ADSS-S однооболочный полностью средний самонесущий накладной оптический кабель

Краткое описание продукта

ADSS-S однооболочный самонесущий накладной оптический кабель описание продуктаВолоконно-оптический кабель ADSS представляет собой волоконно-оптический кабель с незакрепленной трубкой. Волокно диаметром 250 мкм помещено в рыхлую трубку из высокомодульного пластика, а трубка заполнена водонепроницаемы

Модель продукта：ADSS-S

Время обновления：2025-08-02

Тип волокна：SM

СердцевинаSimplex,duplex

Тип производителя：

Количество волоконных жил：2-288 Cores

Внешняя куртка：PE/ AT

Стандарт：

Тип порта：Simplex,duplex

Тип полировки：

Тип адаптера：SC,LC,FC,ST,E2000

Тип сплиттера：Insert Type/Box type/Mini PLC splitter

Тип разъёма：LSZH/PVC

Запрос Сейчас

ADSS-S однооболочный полностью средний самонесущий накладной оптический кабельПодробное описание

Онлайн-сообщение Загрузка данных

ADSS-S однооболочный самонесущий накладной оптический кабель описание продукта

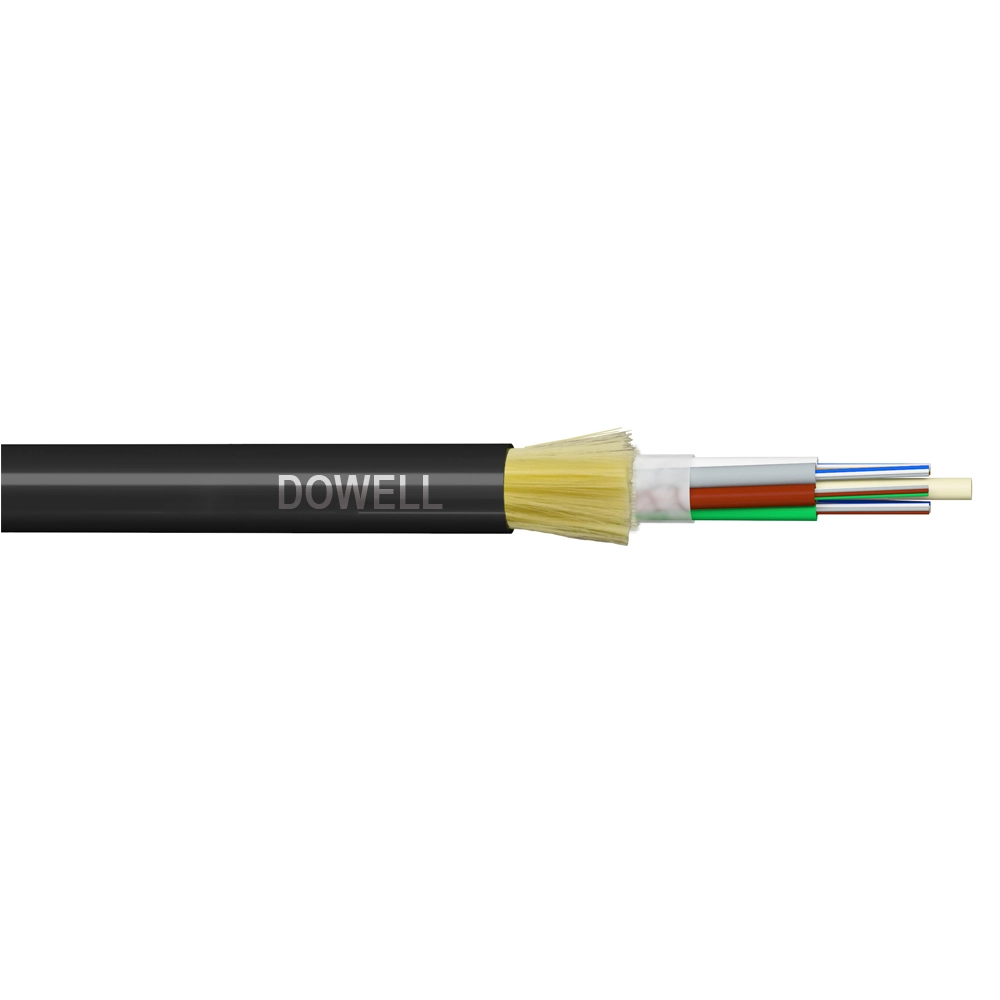

Волоконно-оптический кабель ADSS представляет собой волоконно-оптический кабель с незакрепленной трубкой. Волокно диаметром 250 мкм помещено в рыхлую трубку из высокомодульного пластика, а трубка заполнена водонепроницаемым наполнителем. Рыхлая трубка и наполнитель сплетены вокруг неметаллического армирующего элемента FRP, образуя компактный круглый кабельный сердечник. После того, как кабельный сердечник заполнен наполнителем, он обернут внутренней оболочкой PE, а слой арамидной пряжи заплетен на внешний слой усиливающего элемента. Наконец, он обернут внешней оболочкой PE или AT (антипригарным).

Характеристики продукта однооболочный полностью средний самонесущий накладной оптический кабель ADSS-S

Установка без питания
Легкий вес и малый диаметр позволяют снизить нагрузку на кабельные башни и стойки из-за замерзания и ветра.
Большой пролет, максимальный пролет может достигнуть больше чем 1000м
Хорошее сопротивление растяжению и температуре
Длительный срок службы, до 30 лет и более

Цель:

Надземные кабельные линии электропередачи.

оптические свойства

		G.652	G.655	50 / 125μм	62.5/125 мкм
Затухание (+ 20 ℃)	@ 850nm			≤ 3,0 дБ / км	≤ 3,0 дБ / км
	@ 1300nm			≤ 1,0 дБ / км	≤ 1,0 дБ / км
	@ 1310nm	≤ 0,36 дБ / км	≤ 0,40 дБ / км
	@ 1550nm	≤ 0,22 дБ / км	≤ 0,23 дБ / км
Ширина полосы пропускания (класс A)	@ 850nm			≥ 500 МГц · км	≥ 200 МГц · км
Ширина полосы пропускания (класс A)	@ 1300nm			≥ 1000 МГц · км	≥ 600 МГц · км
Численная апертура				0.200 ± 0.015NA	0,275 ± 0,015NA
Длина волны отключения кабеля		≤ 1260нм	≤ 1480нм
Хранение / Рабочая температура		-40℃ ~+70℃

Технические параметры

Вне диаметр (мм)	Волоконные сердечники		Ежедневное максимальное рабочее напряжение (КН)	Максимальное рабочее напряжение (КН)	Прочность на разрыв (KN)	Прочность Член CSA (мм2)	Модуль упругости NK / мм2	Коэффициент теплового расширения (x10-8 / k)	Соответствующий пролет (м)
Вне диаметр (мм)	Полиэтиленовая оболочка	В оболочке	Ежедневное максимальное рабочее напряжение (КН)	Максимальное рабочее напряжение (КН)	Прочность на разрыв (KN)	Прочность Член CSA (мм2)	Модуль упругости NK / мм2	Коэффициент теплового расширения (x10-8 / k)	А	Б	C	D
12.5	125	136	1.5	4	10	4.6	7.6	1.8	160	100	140	100
13.0	132	142	2.25	6	15	7.6	8.3	1.5	230	150	200	150
13.3	137	148	3.	8	20	10.35	9.45	1.3	300	200	290	200
13.6	145	156	3.6	10	24	13.8	10.8	1.2	370	250	350	250
13.8	147	159	4.5	12	30	14.3	11.8	1.0	420	290	400	280
14.5	164	177	5.4	15	36	18.4	13.6	0.9	480	320	460	320
15.1	179	193	7.95	22	53	26.4	18	0.3	670	460	650	460
15.6	194	208	10.5	28	70	33	19.6	0.1	800	560	800	560
