( 4 ) 60 datos esenciales sobre los cables de fibra óptica, ¡guárdalos y guárdalos con !

23. ¿Qué significa la armadura del cable óptico?

R: Se refiere al elemento protector (generalmente alambre de acero o correa de acero) utilizado en cables ópticos para fines especiales (como cables ópticos submarinos, etc.). El blindaje está unido a la funda interior del cable óptico.

24. ¿Qué materiales se utilizan para las fundas de cables ópticos?

Respuesta: La funda o capa protectora del cable óptico generalmente está hecha de materiales de polietileno (PE) y cloruro de polivinilo (PVC). Su función es proteger el núcleo del cable de influencias externas.

25. Enumere los cables ópticos especiales utilizados en los sistemas de alimentación.

R: Hay tres tipos principales de cables ópticos especiales:

Cable óptico compuesto de cable de tierra (OPGW), la fibra óptica se coloca en la línea eléctrica de la estructura trenzada de aluminio revestido de acero. La aplicación del cable óptico OPGW juega las funciones duales de cable de tierra y comunicación, mejorando efectivamente la tasa de utilización de postes de alimentación y torres.

GWWOP es un cable de fibra óptica que está envuelto o suspendido en un cable de tierra donde ya hay una línea de tranSMisión.

El cable óptico autoportante (ADSS) tiene una gran resistencia a la tracción y se puede colgar directamente entre dos torres de energía. Su alcance máximo puede alcanzar los 1000 m.

26.How ¿Hay muchas estructuras de aplicación para cables ópticos OPGW?

Respuesta: Los principales son: 1) Capa de tubo de plástico trenzada + estructura de tubo de aluminio; 2) Tubo de plástico central + estructura de tubo de aluminio; 3) Estructura de esqueleto de aluminio; 4) Estructura de tubo de aluminio en espiral; 5) Estructura de tubo de acero inoxidable de una sola capa (estructura central de tubo de acero inoxidable, estructura trenzada de capa de tubo de acero inoxidable); 6) Estructura de tubo de acero inoxidable compuesto (estructura de tubo de acero inoxidable central, estructura trenzada de capa de tubo de acero inoxidable).

27. ¿Cuáles son los componentes principales del cable trenzado fuera del núcleo del cable óptico OPGW?

Respuesta: Está compuesto de alambre AA (alambre de aleación de aluminio) y alambre AS (alambre de acero revestido de aluminio).

28. ¿Cuáles son los requisitos técnicos para seleccionar modelos de cable óptico OPGW?

Respuesta: 1) Resistencia a la tracción nominal (RTS) (kN) del cable óptico OPGW; 2) Número de núcleos de fibra óptica (SM) del cable óptico OPGW; 3) Corriente de cortocircuito (kA); 4) Tiempo (s) de cortocircuito; 5) Rango de temperatura (℃).

29.How ¿es limitado el grado de curvatura de los cables ópticos?

Respuesta: El radio de curvatura del cable óptico no debe ser inferior a 20 veces el diámetro exterior del cable óptico, y durante la construcción (estado no estático), no debe ser inferior a 30 veces el diámetro exterior del cable óptico.

30. ¿A qué debemos prestar atención en los proyectos de cable óptico ADSS?

Respuesta: Hay tres tecnologías clave: diseño mecánico de cable óptico, determinación de puntos de suspensión y selección e instalación de hardware de soporte.

31. ¿Cuáles son los principales tipos de accesorios de cable óptico?

Respuesta: Los accesorios de cable óptico se refieren al hardware utilizado para instalar cables ópticos, que incluye principalmente: abrazaderas de tensión, abrazaderas de suspensión, aisladores de vibraciones, etc.

32. Los conectores de fibra óptica tienen dos parámetros de rendimiento más básicos. ¿Qué son?

Respuesta: Los conectores de fibra óptica se conocen comúnmente como juntas vivas. Los requisitos para el rendimiento óptico de los conectores de una sola fibra se centran en los dos parámetros de rendimiento más básicos: pérdida de inserción y pérdida de retorno.

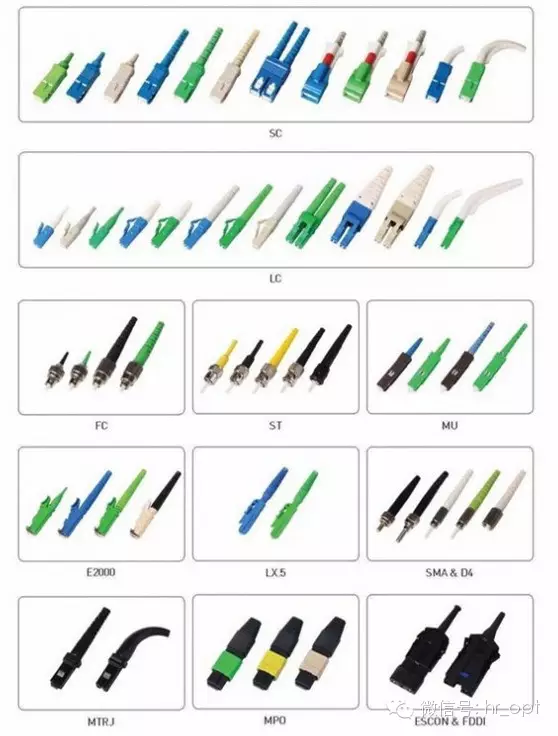

33.How ¿Hay muchos tipos de conectores de fibra óptica de uso común?

Respuesta: Según diferentes métodos de clasificación, los conectores de fibra óptica se pueden dividir en diferentes tipos. Según diferentes medios de transmisión, se pueden dividir en conectores de fibra óptica monomodo y conectores de fibra óptica multimodo; según diferentes estructuras, se pueden dividir en varios tipos como FC, SC, ST, D4, DIN, Biconic, MU, LC, MT, etc.; según la cara del extremo del pin del conector, se pueden dividir en FC, PC (UPC) y APC. Conectores de fibra óptica de uso común: conector de fibra óptica FC / PC, conector de fibra óptica SC, conector de fibra óptica LC.
