Como é o cabo de fibra óptica

Resumo do artigo:

O cabo de fibra óptica é um meio de tranSMissão de comunicação comum e desempenha um papel fundamental nas redes de comunicação modernas. Este artigo apresentará as características de aparência do cabo de fibra óptica em detalhes, incluindo sua estrutura básica, como a fibra de vidro ou plástico no centro, a camada protetora da embalagem, etc. Também explicará as diferenças na aparência de diferentes tipos de cabos de fibra óptica para ajudar os leitores a obter uma compreensão abrangente de como são os cabos de fibra óptica.

Cabo de fibra óptica, aparência, estrutura

Índice:

A estrutura básica dos cabos de fibra óptica

- Fibra Central

- camada protetora

As diferenças de aparência de diferentes tipos de cabos de fibra óptica

Cabo de fibra ótica de modo único

Cabo de fibra óptica multimodo

Na era digital de hoje, o cabo de fibra óptica, como um importante meio de transmissão de comunicação, é amplamente utilizado em vários sistemas de comunicação, como Internet e redes telefônicas. Então, como é exatamente o cabo de fibra óptica? Para entender sua aparência, você deve primeiro entender sua estrutura básica.

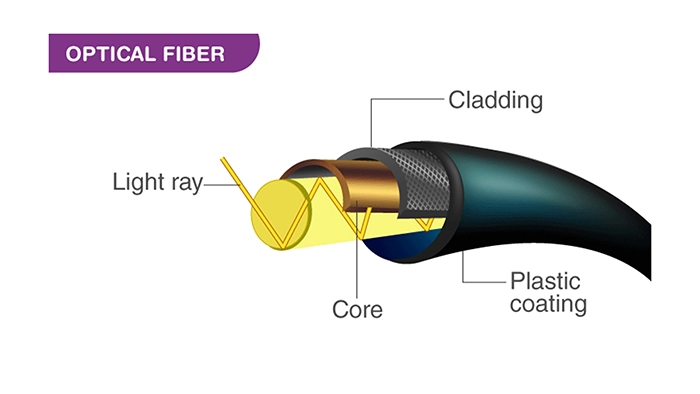

A estrutura básica do cabo de fibra óptica

Os cabos de fibra óptica são compostos principalmente por várias partes principais. A parte central é a fibra óptica, que é o núcleo de todo o cabo. As fibras ópticas são geralmente filamentos feitos de vidro ou plástico com um diâmetro muito pequeno, geralmente entre alguns mícrons e dezenas de mícrons. A função desses filamentos é transmitir sinais ópticos. A luz se propaga através do princípio da reflexão total na fibra óptica, de modo a obter transmissão de dados em alta velocidade.

Fibra central

A fibra central pode ser dividida em fibra monomodo e fibra multimodo. O diâmetro do núcleo da fibra monomodo é relativamente fino, geralmente apenas cerca de 8-10 mícrons. Devido ao seu núcleo fino, ele só pode permitir que um modo de luz viaje nele, o que faz com que a fibra monomodo tenha as vantagens de longa distância de transmissão e alta largura de banda. É frequentemente usado para transmissão de comunicação de longa distância, como redes de backbone entre cidades. O diâmetro do núcleo da fibra multimodo é relativamente espesso, geralmente 50 mícrons ou 62,5 mícrons. A fibra multimodo pode permitir que vários modos de luz viajem nela. Embora sua distância de transmissão seja relativamente curta e a largura de banda seja menor do que a da fibra monomodo, é menos caro e adequado para comunicação de curta distância, como conexões de rede dentro de edifícios.

Camada protetora

Na parte externa do cabo de fibra óptica, há uma camada protetora. A principal função dessa camada protetora é proteger a fibra de danos físicos externos, como flexão, alongamento, extrusão, etc. Os materiais comuns da camada protetora incluem plásticos, que envolvem firmemente o cabo de fibra óptica. Além disso, para melhorar ainda mais as propriedades mecânicas do cabo de fibra óptica, alguns elementos de reforço podem ser adicionados à camada protetora, como fibra de aramida ou fio de aço. Esses elementos de reforço podem melhorar a resistência à tração do cabo, para que ele possa suportar uma certa quantidade de tensão durante a colocação e uso.

Além das estruturas básicas mencionadas acima, ainda existem algumas diferenças na aparência de diferentes tipos de cabos de fibra óptica.

As diferenças de aparência de diferentes tipos de cabos de fibra óptica

Cabo de fibra ótica de modo único

Os cabos de fibra óptica monomodo são relativamente finos como um todo devido ao seu núcleo fino. Sua cor externa da pele é geralmente amarela, etc., o que o distingue dos cabos de fibra óptica multimodo. Os cabos de fibra óptica monomodo parecem mais delicados na aparência porque sua estrutura interna é relativamente única, principalmente para atender às necessidades de transmissão de sinal óptico de longa distância e alta velocidade. Em alguns projetos de comunicação que exigem transmissão de longa distância, como cabos de fibra óptica submarinos, cabos de fibra óptica monomodo são frequentemente usados, e seu design de aparência também leva em consideração os requisitos de colocação e uso em ambientes complexos.

Cabo de fibra óptica multimodo

Os cabos de fibra óptica multimodo são relativamente grossos como um todo devido ao seu núcleo mais espesso. Suas cores externas são comumente laranja, azul, etc. Os cabos de fibra óptica multimodo podem dar às pessoas uma aparência mais espessa, o que está relacionado à sua capacidade de permitir vários modos de propagação de luz no interior. Em cenários de comunicação de curta distância, como fiação de rede dentro de edifícios, cabos de fibra óptica multimodo são mais comuns e seu design de aparência também presta mais atenção à conveniência de instalação e uso em ambientes internos.

Além disso, alguns cabos de fibra óptica para fins especiais também podem ter camadas de proteção adicionais ou designs estruturais especiais. Por exemplo, os cabos de fibra óptica usados para colocação aérea externa podem ter bainhas externas mais espessas para resistir à erosão de ambientes naturais, como raios ultravioleta, vento e chuva; cabos de fibra óptica usados para colocação de oleodutos subterrâneos podem ter medidas de proteção especiais, como picadas de ratos, que afetarão a aparência dos cabos de fibra óptica até certo ponto.

No geral, a aparência dos cabos de fibra óptica está intimamente relacionada à sua estrutura interna e aos cenários de aplicação. Ao compreender sua estrutura básica e as diferenças de aparência entre os diferentes tipos, podemos identificar e usar melhor os cabos de fibra óptica, fornecendo um forte suporte para a construção e manutenção de redes de comunicação modernas.
