Для чего используется перемычка UTP?

　　UTP (неэкранированный скрученный) Pair) jumper - это обычно используемый компонент сетевых кабелей, в основном используемый для подключения сетевых устройств на короткие расстояния. Ниже приводится подробное описание его основных применений и функций:

　　1. Основная цель

　　Подключите сетевые устройства:

　　Оба конца перемычки UTP обычно оснащены разъемами RJ45, которые используются для подключения сетевых интерфейсов компьютеров, маршрутизаторов, коммутаторов, серверов и других устройств (таких как сетевые интерфейсные карты и модули электрических портов).

　　Структурированная проводка:

　　В интегрированных кабельных системах перемычки UTP часто используются в горизонтальных подсистемах (например, от настенных розеток до конечных устройств) или между устройствами (например, подключение оборудования в шкафах).

　　2. Ключевые особенности

　　Неэкранированный дизайн:

　　Перемычка UTP состоит из нескольких пар скрученных пар (например, 4 пары из 8 ядер), которые скручены для уменьшения электромагнитных помех (EMI), но без металлического экранирующего слоя, подходящего для сред с низкими помехами.

　　Представление передачи:

　　Поддерживает различные скорости в зависимости от категории (например, Cat5e, Cat6, Cat6A):

　　Cat5e: до 1 Гбит / с (Gigabit Ethernet).

　　Cat6: до 10 Гбит / с (10 Gigabit Ethernet, короткий диапазон).

　　Cat6A: поддерживает 10 Гбит / с дальней передачи (требуется соответствующее оборудование).

　　Гибкость и стоимость:

　　По сравнению с оптоволоконными перемычками перемычки UTP легче, гибче и дешевле, что делает их подходящими для коротких расстояний (обычно ≤ 100 метров) и сценариев с низким уровнем помех.

　　3. Общие сценарии применения

　　Офисная / домашняя сеть:

　　Подключайте к сети компьютеры, принтеры, IP-камеры и другие устройства.

　　Дата-центр:

　　Он используется для соединения устройств в шкафу (например, стекирование коммутаторов, порт управления сервером).

　　Временная проводка:

　　Быстрая настройка среды тестирования или временное расширение сетевых портов.

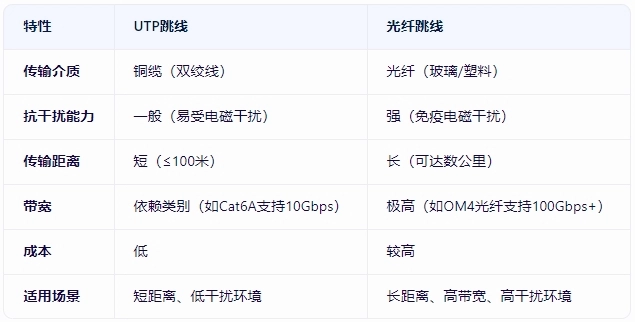

　　4. Сравнение с оптоволоконными перемычками

　　5. Меры предосторожности

　　Ограничение длины:

　　Рекомендуемая длина перемычки UTP меньше или равна 5 метрам (особенно в 10-гигабитных сетях), что может вызвать ослабление сигнала.

　　Избегайте отвлекающих факторов:

　　Избегайте параллельной проводки с сильными источниками помех, такими как шнуры питания и люминесцентные лампы.

　　Категория матча:

　　Он должен соответствовать спецификациям, поддерживаемым сетевым устройством (например, перемычки Cat6 должны использоваться с сетевыми кабелями Cat6).

　　резюмировать

　　UTP-перемычки - это "звено" подключения устройств к сетевым кабелям. Они широко используются в сценариях передачи данных на короткие расстояния из-за их низкой стоимости, простоты использования и гибкости. При выборе необходимо соответствовать соответствующей категории (например, Cat5e, Cat6A) в соответствии с требованиями к скорости сети (например, Gigabit / 10 Gigabit) и помехам окружающей среды.
