Оценка качества коммуникационного волокна требует комплексной оценки по нескольким параметрам, таким как физические характеристики, оптические характеристики, качество соединения и адаптивность к окружающей среде. Ниже приведены конкретные методы суждения:

　　Физический осмотр

　　Повреждение внешнего вида

　　Проверьте оплетку на наличие трещин, износа или деформации экструзии.

　　Обратите внимание, что волокно изогнуто чрезмерно (радиус изгиба должен быть более чем в 20 раз больше диаметра волокна, например, рекомендуется одномодовое волокно ≥ 30 мм).

　　Убедитесь, что разъем (например, SC / LC / FC) не ослаблен, не деформирован и не подвержен коррозии.

　　Конец чистоты

　　Используйте волоконно-оптический микроскоп или увеличительное стекло, чтобы наблюдать за торцевой стороной разъема, чтобы убедиться, что нет пыли, царапин или масляных пятен.

　　Грязные торцевые поверхности могут привести к увеличению вносимых потерь и требуют специальных инструментов для очистки.

　　Во-вторых, тестирование оптических характеристик

　　Аттенюационный тест

　　Инструменты: Оптический измеритель мощности + источник света (например, красный указатель света или лазерный источник света).

　　Метод:

　　Источник света соединен на одном конце оптического волокна, а выходная оптическая мощность измеряется измерителем оптической мощности на другом конце.

　　По сравнению с теоретическим значением затухания (например, затухание длины волны одномодового волокна при 1310 нм около 0,35 дБ / км), если измеренное значение слишком велико (например, более 1 дБ / км), волокно может быть устаревшим или поврежденным.

　　Тестирование потери отражения (возвратной потери)

　　Инструмент: оптический рефлектометр временной области (OTDR).

　　Цель: Обнаружить интенсивность отраженного света торцевой поверхности разъема и отразить качество полировки торцевой поверхности (например, потеря отражения торцевой поверхности APC должна быть ≥ 60 дБ).

　　Полоса пропускания и дисперсия

　　Многомодовое волокно: проверьте эффективную модальную полосу пропускания (EMB) с помощью тестера пропускной способности режима на соответствие стандартам (например, OM4 ≥ 4700 МГц · км).

　　Одномодовое волокно: оцените коэффициент дисперсии с помощью тестера дисперсии (например, волокно G.652 при дисперсии 1550nm ≤ 18ps / (нм · км)).

　　III. Качество соединителя и проводки

　　Тип разъема Соответствие

　　Проверьте тип разъема (например, смешивание SC / APC с SC / PC приведет к увеличению потерь на отражение).

　　Проверьте совместимость адаптера (фланца) с типом разъема (например, адаптер FC / APC для одномодового волокна).

　　стандартизация электропроводки

　　Избегайте параллельной проводки оптических волокон и линий электропередач для предотвращения электромагнитных помех.

　　Убедитесь, что длина резервирования волокна разумна (рекомендуется резервировать 1-2 метра в шкафу), чтобы избежать натяжения.

　　IV. Экологическая адаптивность

　　Температура и влажность

　　Проверьте, подвергается ли волокно воздействию высокой температуры (> 70 ° C) или высокой влажности (> 85% относительной влажности) в течение длительного времени, что может привести к старению оболочки.

　　Наружные оптические волокна должны быть устойчивы к ультрафиолетовому излучению (УФ) и гидролизу.

　　механическое напряжение

　　Проверьте, надежно ли закреплен оптоволоконный кабель, чтобы избежать потерь при микроизгибе из-за вибрации или экструзии.

　　В-пятых, профессиональный инструмент помощи

　　OTDR (оптический рефлектометр временной области): Выровненная точка останова пачки, обнаружение качества сварки.

　　Волоконно-оптический торцевой тестер: Анализируйте торцевые поверхности разъема на наличие царапин или загрязнений.

　　Тестер потери вставки: Быстро измерьте потерю вставки и потерю отражения разъемов.

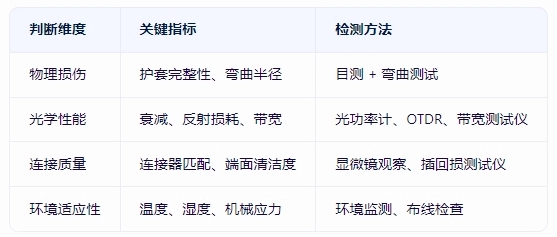

　　резюмировать

　　Если вам не хватает профессиональных инструментов, вы можете изначально устранить неисправность с помощью методов замены (таких как замена оптоволоконных перемычек). Для дальних или высокоскоростных сетей (таких как 10G / 40G / 100G) рекомендуется регулярно использовать OTDR для полноканального тестирования.
