Из чего сделан волоконно-оптический кабель?

Оптоволоконные кабели - популярный выбор для высокоскоростной и дальней передачи данных. Они тонкие, гибкие и способны к высококачественной передаче. Меньшие оптоволоконные патч-кабели также добавляют гибкости серверам и центрам обработки данных. Если вам интересно, из чего сделан оптоволоконный кабель, вы не одиноки. Здесь’s what you need to know.

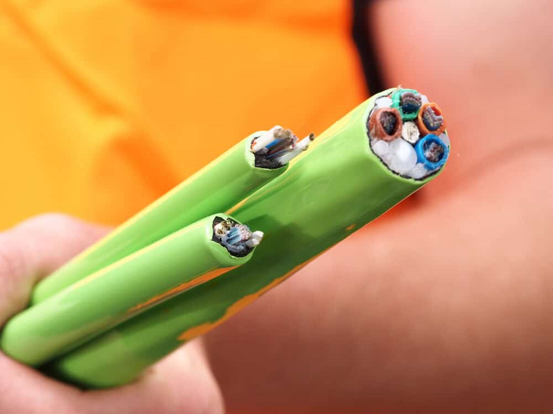

Основные компоненты оптоволоконного кабеля включают сердечник, оболочку, буфер и оболочку. Каждый из них имеет уникальный набор свойств, которые определяют, из каких материалов изготавливаются оптоволоконные кабели.

Волоконно-оптические сердечники

Ядро является сердцем волоконно-оптических кабелей, независимо от их размера. Это основной компонент, который передает данные в виде световых сигналов. Ядро, изготовленное из тонких волосков из стекловолокна или пластикового волокна, имеет высокую преломляющую ценность.

Стеклянные сердечники состоят из сверхчистого стекла, обычно изготавливаемого из кремнезема. Он легко доступен и обеспечивает хорошую оптическую передачу на различных длинах волн. Стандартный диаметр стеклянного сердечника составляет от 50 до 125 микрон, хотя они могут быть больше.

Пластиковые оптические волокна могут быть изготовлены из нескольких различных пластиковых полимеров, включая polymethylmethacrylate, полистирол и поликарбонат. ПММА является наиболее распространенным типом пластика, используемого для создания пластиковых оптических волокон. Пластиковые сердечники значительно больше примерно на 1000 микрон, хотя они могут варьироваться от 750 до 2000 микрон.

Облицовка

Оболочка, изготовленная из аналогичных материалов для сердечника, отражает свет обратно в сердечник, чтобы ограничить свет до сердечника. Он обычно имеет более низкое преломляющее значение для максимизации сердечника’s performance. Because of this, the materials used are sometimes of a lower quality with slightly more impurities than the core. Cladding thickness is usually between 125 and 630 microns.

Буфер

Оболочка окружена другим слоем материала, называемым буфером. Он значительно толще, чем два других слоя, и обеспечивает физическую защиту внутренних материалов. Акрилат, тип пластика, является распространенным буферным материалом. Силикон и полимеры также популярны. В зависимости от типа волоконно-оптического кабеля и его предполагаемого использования могут быть добавлены дополнительные материалы для обеспечения жесткости. Эти материалы покрыты другим внешним буфером. Жесткости, такие как нити стекловолокна, могут помочь придать форму и некоторую жесткость оптоволоконным кабелям.

Многие оптоволоконные кабели используют кевлар для повышения прочности и долговечности. Кабели с кевларом имеют более высокую прочность на разрыв, чем те, которые без него. Он часто сочетается с смолой для создания кевларовой® армированной пластмассы для приложений, требующих сжатия, гибкости и низкого диаметра кабеля.

Куртка

Внешняя оболочка покрывает буфер волоконно-оптического кабеля. Оболочка обеспечивает последний слой защиты. Обычные материалы оболочки включают полиэтилен, поливинилхлорид, малодымный нулевой галоген, пленум и райзер. В зависимости от точной конфигурации в одном кабеле могут быть сотни или тысячи волокон, обернутых вместе с прочным внешним слоем.
