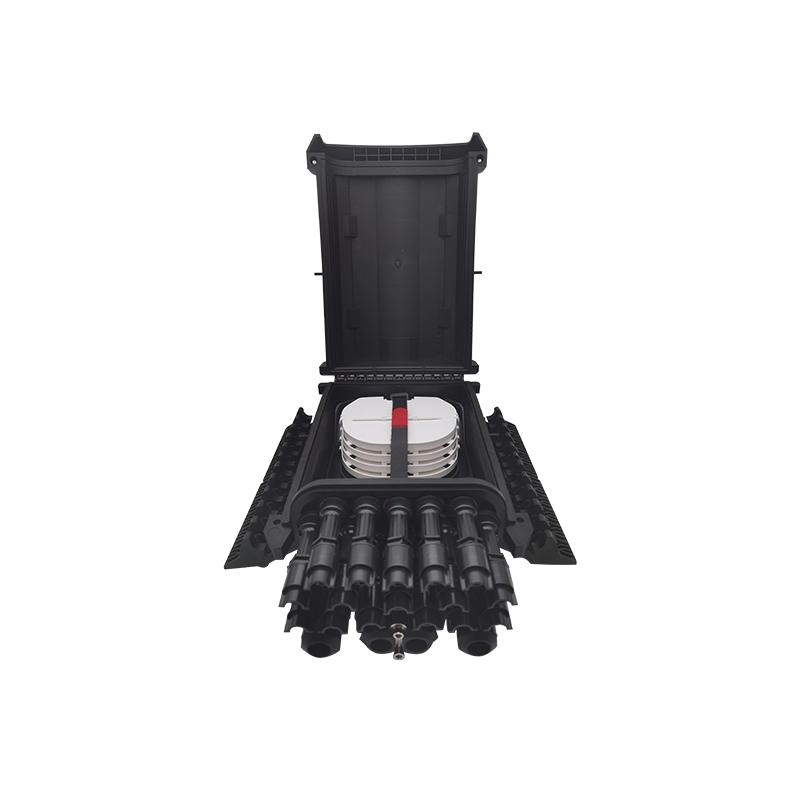

أفقي نوع الألياف لصق إغلاق 16-الأساسية موصل مربع + سريع الاتصال

SMoothing: antialiased; font-family: -apple-system, BlinkMacSystemFont, " segoe="" helvetica="" pingfang="" hiragino="" sans="" microsoft="" yahei="" source="" han="" apple="" color="" ui="" liST-STyle:="" margin:="" scrollbar-width:="" font-weight:="">مربع الربط الأفقي الألياف البصرية مربع الربط 16 الأساسية + اتصال سريع هو نوع منتخطيط عرضية من الألياف البصرية الانصهار معدات الحماية، خصيصا لنشر شبكة بصرية عالية الكثافةتصميم.

1. صندوق توصيل الألياف الضوئية الأفقي، صندوق توصيل 16 نواة + تعريف المنتج سريع التوصيل والوظائف الأساسيةوتشمل وظائفها الأساسية ما يلي:

1. إدارة لحام الطبقاتدعم لحام كابل متعدد النواة ، المتفرعة والأسلاك.

2. استخدام الحيز الصغيرتصميم شقة مناسبة للرف ، الجدار شنقا أو تحت الأرض الأنابيب جيدا التثبيت.

3. التوسع المعياري: توسيع قدرة الميناء عن طريق التراص أو الموازاة.

4. التكيف البيئي: تغطية مشاهد داخلية / خارجية ، مع مراعاة متطلبات مقاومة الماء والتأثير.

صندوق توصيل الألياف الضوئية الأفقي صندوق توصيل 16 نواة + ميزات تقنية رئيسية للتوصيل السريع1. الهيكل المادي والمواد

• تخطيط المناظر الطبيعية：

المزايا: تصميم مسطح (نسبة الطول إلى العرض ≥ 2:1)، سهل التركيب على الرف أو النشر جنبًا إلى جنب.

المواد: البلاستيك الهندسي (مقاوم للهب UL94 V-0) أو سبيكة الألومنيوم (خفيفة الوزن ومقاومة للتآكل).

الحجم والماء:

النوع القياسي: الطول 400 مم × العرض 150 مم × الارتفاع 80 مم، يدعم كابلات بصرية من 12 إلى 24 نواة.

نوع ذو سعة كبيرة: 600 مم طول × 200 مم عرض × 100 مم ارتفاع، يدعم كابلات بصرية مكونة من 48 إلى 96 نواة.

فئة الحماية IP67 (للماء والغبار) أوIP65 (بيئة الرطوبة في القوة).

2.الوظيفة الوظيفية

لوحة الانصهار الطبقي:

صينية مستقلة: تدعم الوصلات الطبقية العلوية والسفلية وهي مناسبة لكابلات الشريط الضوئية (مثل الألياف الضوئية الشريطية ذات 24 نواة).

مساحة ملف الألياف: نصف قطر الانحناء ≥ 40 مم، بما يتماشى مع معيار TIA-568-C.3.

تكوين الميناء:

النوع: يدعم محولات FC/SC/LC/ST، متوافق مع الإنهاء المسبق لـ MPO/MTP.

الكثافة: يدعم صندوق واحد من 12 إلى 48 منفذًا، ويمكن توسيعه إلى 96 منفذًا (عبر اتصال متوازي).

الإدارة الذكية:

الميزات الاختيارية: مؤشر حالة LED، فتحة تسمية المنفذ، واجهة مراقبة الألياف البصرية.

3. التكيف البيئي

• درجة حرارة التشغيل: -20 درجة مئوية إلى + 60 درجة مئوية (تدعم نماذج درجات الحرارة الواسعة -40 درجة مئوية إلى + 85 درجة مئوية).
• مكافحة الاهتزاز: متوافق مع معيار IEC 60068-2-6 (الاهتزاز الجيبي 5-500Hz).
• مثبطات اللهبUL94 V-0 ، متوافقة مع IEC 60695-11-10 اختبارات الحريق.

4. التركيب والصيانة

• إنجليزي:

• التركيب على الرف: متوافق مع رفوف ETSI مقاس 19 بوصة، ويدعم التثبيت على السكك الحديدية.

• مثبت على الحائط: مزود بفتحات التثبيت، ومناسب للتثبيت باستخدام البراغي القياسية.

• نوع بئر الأنبوب: تصميم خفيف الوزن (الوزن ≤ 3 كجم)، سهل التشغيل تحت الأرض.

• الترجمات والترجمات:

• تصميم بدون أدوات: قفل سريع (وقت الفتح ≤ 5 ثوانٍ).

• الختم: حلقة ختم السيليكون + قفل الفولاذ المقاوم للصدأ، إعادة الاستخدام ≥500 مرة.

صندوق توصيل الألياف الضوئية الأفقي صندوق توصيل 16 نواة + سيناريوهات تطبيق نموذجية للتوصيل السريع

مركز البيانات:

أسلاك الألياف الضوئية عالية الكثافة داخل الرف (مثل شبكة 40G/100G).

الاتصالات:

عقدة الاندماج بين كابل البصري الرئيسي وكابل البصري التوزيعي.

الألياف الضوئية إلى المنزل:

نقطة الاتصال بين صندوق توزيع الألياف الممر والكابل البصري الوارد.

صناعة التحكم:

حماية وصلة الألياف البصرية الاستشعارية لمعدات التشغيل الآلي.

مراقبة الأمن:

لحام الكاميرا في الهواء الطلق وكابل البولي.
