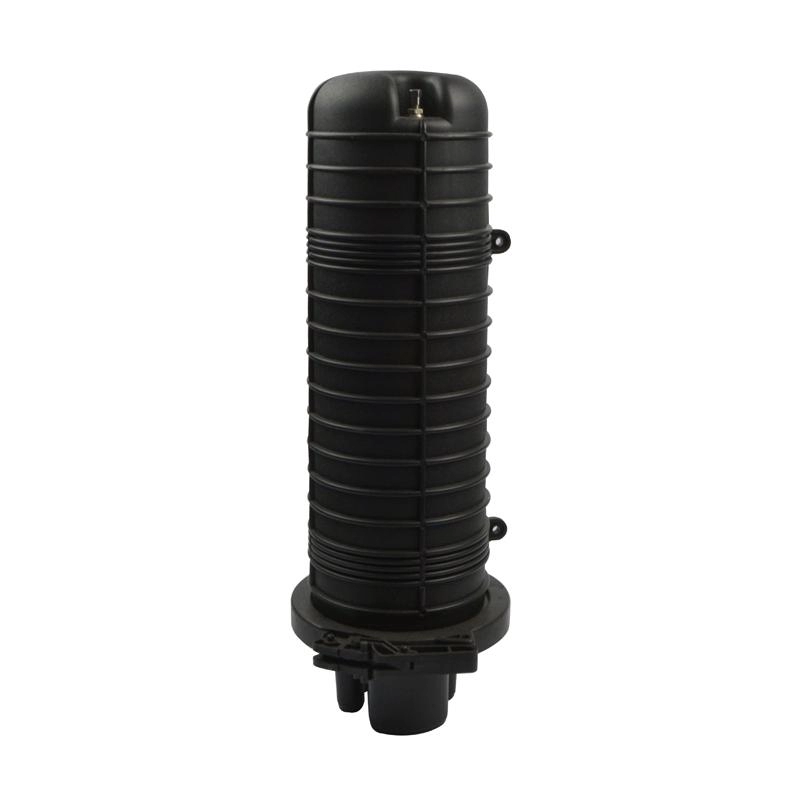

قبة أنواع الألياف لصق إغلاق

قبة أنواع الألياف لصق إغلاق هو نوع منمعدات حماية عالية الانصهار الألياف واقيةتم تصميم هيكل قبة فريدة من نوعها خصيصا لبيئة معقدة نشر الشبكة البصريةتصميم.

الوظائف الأساسية من أنواع قبة الألياف لصق إغلاق المنتجات

وتشمل وظائفها الأساسية ما يلي:

1. حماية مختومة بالكاملتوفير مساحة مغلقة للماء والغبار ومقاومة للتأثير لمفصل الانصهار الليفي.

2. إدارة الكتلةدعم لحام الكابلات متعددة النواة والتفرع ، ومناسبة للشبكات البصرية الكثيفة.

3. النشر السريعيبسط التصميم المعياري عملية التثبيت ويدعم التشغيل الخالي من الأدوات.

4. التكيف البيئيمن الأعلى إلى الدفن المباشر ، وتغطي مجموعة متنوعة من المشاهد الخارجية.

الخصائص التقنية الرئيسية لأنواع القبة إغلاق الربط بالألياف

1. الهيكل المادي والمواد

• تصميم قبة：
  • 优势：半球形结构分散压力，抗冲击能力≥IK08（符合IEC 62262标准）。
  • 材料：工程塑料（阻燃UL94 V-0）或铝合金（轻量化抗腐蚀）。
• الحجم والقدرة：
  • 小型：直径200mm×高150mm，支持12-24芯光缆。
  • 中型：直径300mm×高200mm，支持24-48芯光缆。
  • 大型：直径400mm×高250mm，支持48-96芯光缆。
• فئة الحمايةIP68 (3 أمتار تحت الماء / 72 ساعة) أو IP69K (ارتفاع ضغط المياه بندقية التنظيف).

2. التصميم الوظيفي

• لوحة الانصهار الطبقات：
  • 独立托盘：支持分层熔接，适配带状光缆（如12芯带状光纤）。
  • 盘纤空间：弯曲半径≥50mm，符合TIA-568-C.3标准。
• ميناء الوصول السريع：
  • 类型：支持FC/SC/LC/ST适配器，兼容预端接MPO/MTP。
  • 扩展性：预留20%端口冗余，支持未来扩容。
• الإدارة الذكية：
  • 可选功能：RFID标签槽、温湿度传感器、光纤状态监测接口。

3. التكيف البيئي

• درجة حرارة التشغيل: -40 درجة مئوية إلى + 85 درجة مئوية (تدعم نماذج درجات الحرارة الواسعة -60 درجة مئوية إلى + 120 درجة مئوية).
• المقاومة الكيميائيةمقاومة رش الملح ، مقاومة الأحماض والقلويات (بما يتماشى مع معايير ASTM B117).
• مثبطات اللهبUL94 V-0 ، متوافقة مع NFPA 701 اختبار الحريق.

4. التركيب والصيانة

• طريقة التثبيت：
  • 架空/管道：配挂耳或抱箍支架。
  • 直埋：可选抗压外罩（承重≥5吨）。
• آلية التنشيط：

  • 免工具设计：快速锁扣（开启时间≤10秒）。

  • 密封性：硅胶密封圈+不锈钢锁扣，重复使用≥1000次。

قبة أنواع الألياف لصق إغلاق سيناريوهات التطبيق النموذجية

1. شبكة FTTH / FTTx：
   • 室外分光箱与主干光缆熔接点保护。
2. انتقال الجذع لمسافات طويلة：
   • 管道或架空光缆的中继熔接节点。
3. الشبكة الصناعية：
   • 石油石化、电力SCADA系统的光纤链路。
4. 5G محطة قاعدة التوصيل：
   • 前传光缆与BBU/RRU设备的熔接保护。
5. المدينة الذكية：

   • 监控、交通信号等物联网设备的户外接点。

رابعا - مقارنة البارامترات التقنية (مع أخذ صندوق تقاطع متوسط الحجم من نوع القبة كمثال)
