ADSS مزدوج مغمد جميع عازلة الكابلات البصرية الدعم الذاتي

ملخص المنتج

ADSS كابل بصري مزدوج الدعم ذاتي متوسط بالكامل وصف المنتجكابل ADSS البصري هو كابل بصري مجدول أنبوبي فضفاض بقطر 250 ميكرومتر. يتم تغليفه في أنبوب فضفاض مصنوع من البلاستيك عالي المرونة. يتم ملء الأنبوب بحشوة مقاومة للماء. يتم لف الأنبوب والحشو حول عنصر التعزيز غير المعدني FRP لتشكيل قلب كبل دائري مضغوط

استفسر الآن

ADSS مزدوج مغمد جميع عازلة الكابلات البصرية الدعم الذاتيمقدمة مفصلة

رسالة عبر الإنترنت تنزيل البيانات

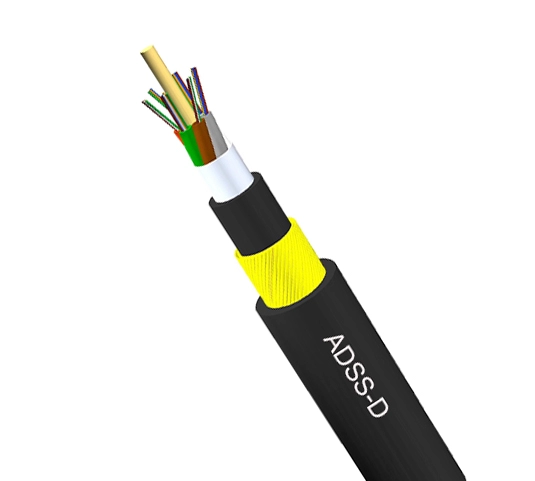

ADSS كابل بصري مزدوج الدعم ذاتي متوسط بالكامل وصف المنتج

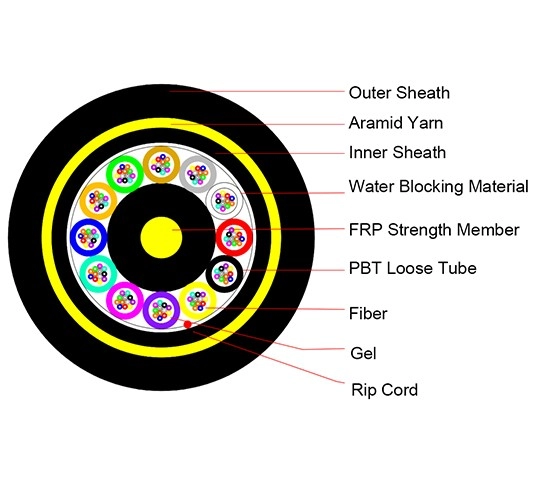

كابل ADSS البصري هو كابل بصري مجدول أنبوبي فضفاض بقطر 250 ميكرومتر. يتم تغليفه في أنبوب فضفاض مصنوع من البلاستيك عالي المرونة. يتم ملء الأنبوب بحشوة مقاومة للماء. يتم لف الأنبوب والحشو حول عنصر التعزيز غير المعدني FRP لتشكيل قلب كبل دائري مضغوط. بعد ملء قلب الكابل بالحشو، يتم لفه بغلاف داخلي من البولي إيثيلين. يتكون عنصر التعزيز من طبقة ملتوية من خيوط الأراميد، ويتم لفها أخيرًا بغمد خارجي من مادة PE أو AT (مضاد للالتصاق).

ADSS كابل بصري مزدوج الدعم ذاتي متوسط بالكاملميزات المنتج

تركيب خالية من الطاقة
خفيفة الوزن ، قطر صغير ، تقليل التجمد ، أحمال الرياح ، والأحمال على الأبراج والأعمدة.
فترة كبيرة ، يمكن الوصول إلى أقصى مدى1000مفوق
مقاومة الشد ودرجة الحرارة جيدة
عمر طويل ، يمكن الوصول إليه30أكثر من 10 سنوات

ADSS كابل بصري مزدوج الدعم ذاتي متوسط بالكاملالغرض:

خطوط نقل كابل الطاقة العلوية.

الخصائص البصرية

		G.652	G.655	50 / 125μm	62.5/125 μm
التوهين (+ 20 ℃)	@ 850نانومتر			≤ 3.0 ديسيبل / كم	≤ 3.0 ديسيبل / كم
	@ 1300nm			≤ 1.0 ديسيبل / كم	≤ 1.0 ديسيبل / كم
	@ 1310نانومتر	≤ 0.36 ديسيبل / كم	≤ 0.40 ديسيبل / كم
	@ 1550nm	≤ 0.22 ديسيبل / كم	≤ 0.23dB / كم
عرض النطاق الترددي (الفئة أ)	@ 850نانومتر			≥ 500 ميغاهرتز · كم	≥ 200 ميغاهرتز · كم
عرض النطاق الترددي (الفئة أ)	@ 1300nm			≥ 1000 ميغاهرتز · كم	≥ 600 ميغاهيرتز · كم
فتحة عددية				0.200 ± 0.015NA	0.275 ± 0.015NA
كابل قطع الطول الموجي		≤ 1260nm	≤ 1480nm
درجة حرارة التخزين / التشغيل		-40℃ ~+70℃

المعايير الفنية

خارج القطر (مم)	النوى الألياف		التوتر اليومي ماكس العمل (KN)	ماكس التوتر العمل (كن)	كسر القوة (كن)	عضو القوة CSA (mm2)	معامل المرونة NK / mm2	معامل التمدد الحراري (x10-8 / k)	مناسبة سبان (م)
خارج القطر (مم)	غمد PE	في غمد	التوتر اليومي ماكس العمل (KN)	ماكس التوتر العمل (كن)	كسر القوة (كن)	عضو القوة CSA (mm2)	معامل المرونة NK / mm2	معامل التمدد الحراري (x10-8 / k)	أ	ب	ج	د
12.5	125	136	1.5	4	10	4.6	7.6	1.8	160	100	140	100
13.0	132	142	2.25	6	15	7.6	8.3	1.5	230	150	200	150
13.3	137	148	3.0	8	20	10.35	9.45	1.3	300	200	290	200
13.6	145	156	3.6	10	24	13.8	10.8	1.2	370	250	350	250
13.8	147	159	4.5	12	30	14.3	11.8	1.0	420	290	400	280
14.5	164	177	5.4	15	36	18.4	13.6	0.9	480	320	460	320
15.1	179	193	7.95	22	53	26.4	18	0.3	670	460	650	460
15.6	194	208	10.5	28	70	33	19.6	0.1	800	560	800	560
