ملخص المنتج

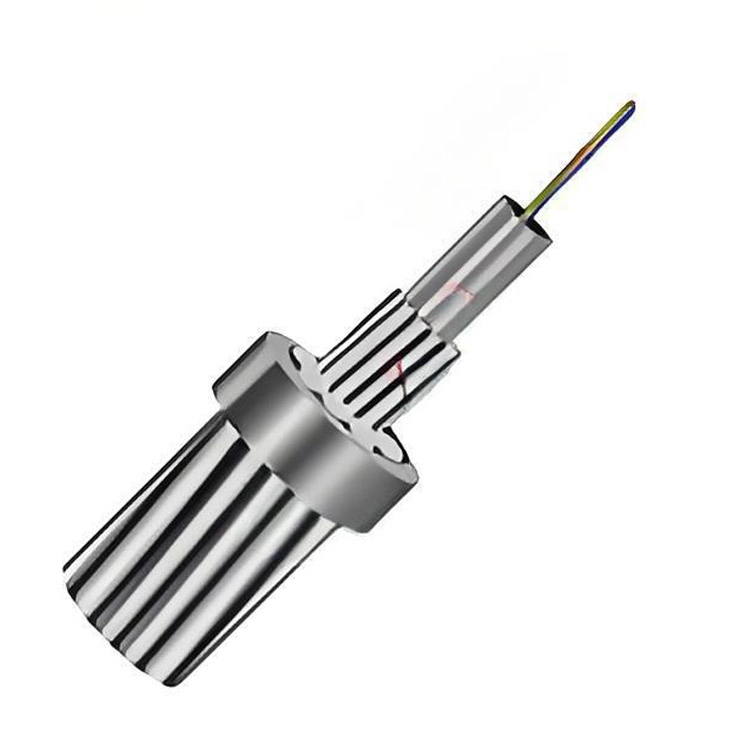

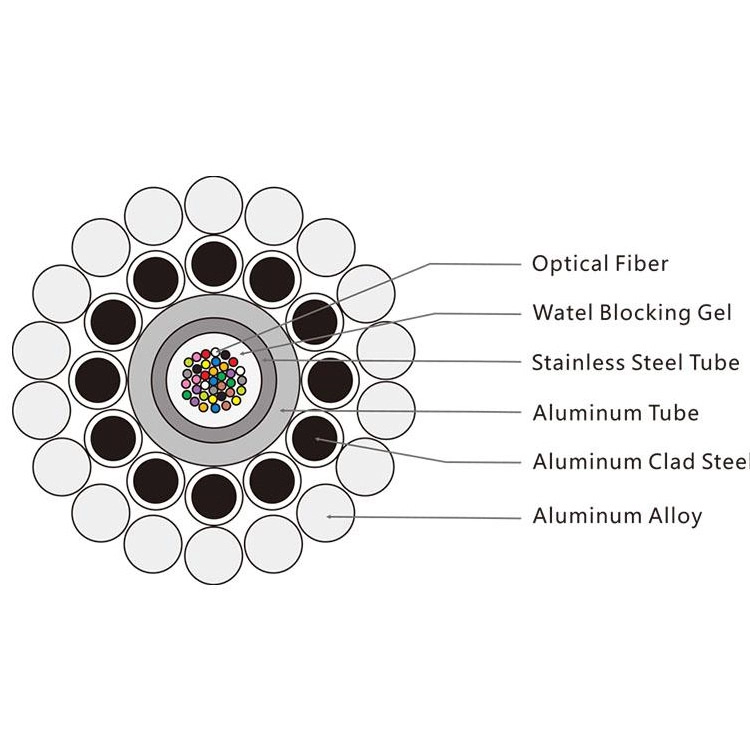

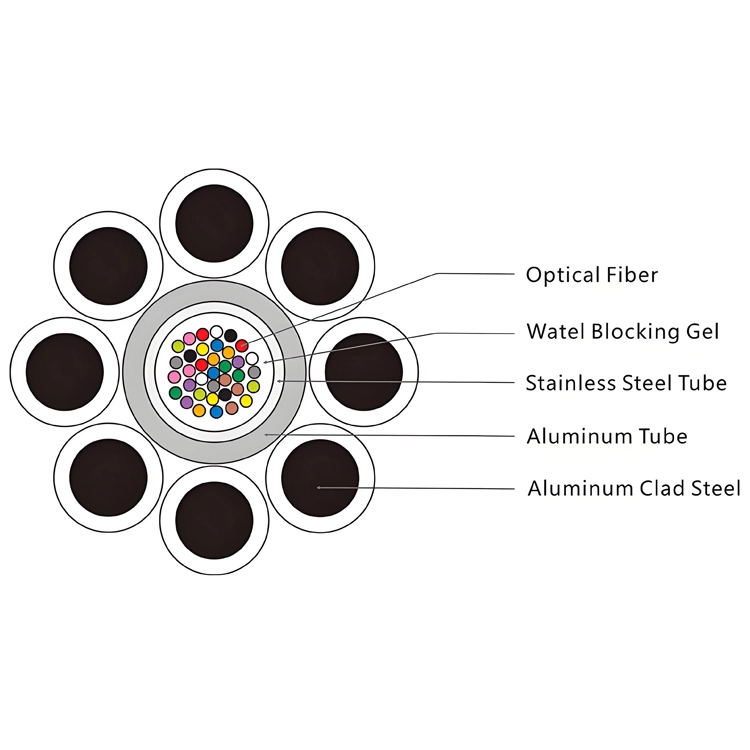

تصميم الهيكل:التطبيقات: الجوي ، النفقات العامة ، في الهواء الطلقالميزات الرئيسية:معايير IEC607948 IEEE1138 عالية الجودة لتصميم واختبار وإنتاج المواد من الدرجة A المتاحة لضمان الموثوقية على المدى الطويل.الدعم الهندسي الإشراف وتوفير خط خاص بها من الملحقات الأجهزة.ختم الفولاذ المقاوم للصدأ أنبوب حماية
التطبيقات: الجوي ، النفقات العامة ، في الهواء الطلق
| لا. | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| اللون | أزرق | برتقالي | أخضر | بني | رمادي | أبيض |
| لا. | 7 | 8 | 9 | 10 | 11 | 12 |
| اللون | أحمر | أسود | أصفر | أرجواني | وردي | اكوا |
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم / كم) | RTS (كن) | الدائرة القصيرة (KA2s) |
|---|---|---|---|---|---|
| OPGW-80 (82.3; 46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 (54.0; 8.4) | 24 | 11.0 | 432 | 70.1 | 33.9 |
| OPGW-80 (84.6; 46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
| المواصفات | عدد الألياف | القطر (مم) | الوزن (كجم / كم) | RTS (كن) | الدائرة القصيرة (KA2s) |
|---|---|---|---|---|---|
| OPGW-143 (87.9 ؛ 176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
متطلبات التفاصيل تحتاج إلى إرسالها إلينا لتصميم الكابلات وحساب السعر. أدناه المتطلبات لا بد منه:
| معيار | الوصف |
|---|---|
| ITU-TG.652 | خصائص الألياف الضوئية أحادية النمط. |
| ITU-TG.655 | خصائص ألياف بصرية أحادية الوضع غير صفرية متحولة التشتت. |
| EIA / TIA598 B | رمز اللون من كابلات الألياف البصرية. |
| IEC 60794-4-10 | الكابلات الضوئية الجوية على طول خطوط الطاقة الكهربائية - مواصفات الأسرة لـ OPGW. |
| IEC 60794-1-2 | كابلات الألياف الضوئية - إجراءات اختبار جزء. |
| IEEE1138-2009 | معيار IEEE للاختبار والأداء للأسلاك الأرضية الضوئية للاستخدام في خطوط الطاقة الكهربائية. |
| IEC 61232 | سلك فولاذي مكسو بالألمنيوم للأغراض الكهربائية. |
| IEC 60104 | سلك سبائك السيليكون المغنيسيوم الألومنيوم للموصلات خط النفقات العامة. |
| IEC 6108 | سلك دائري متحد المركز يضع موصلات كهربائية علوية تقطعت بهم السبل. |

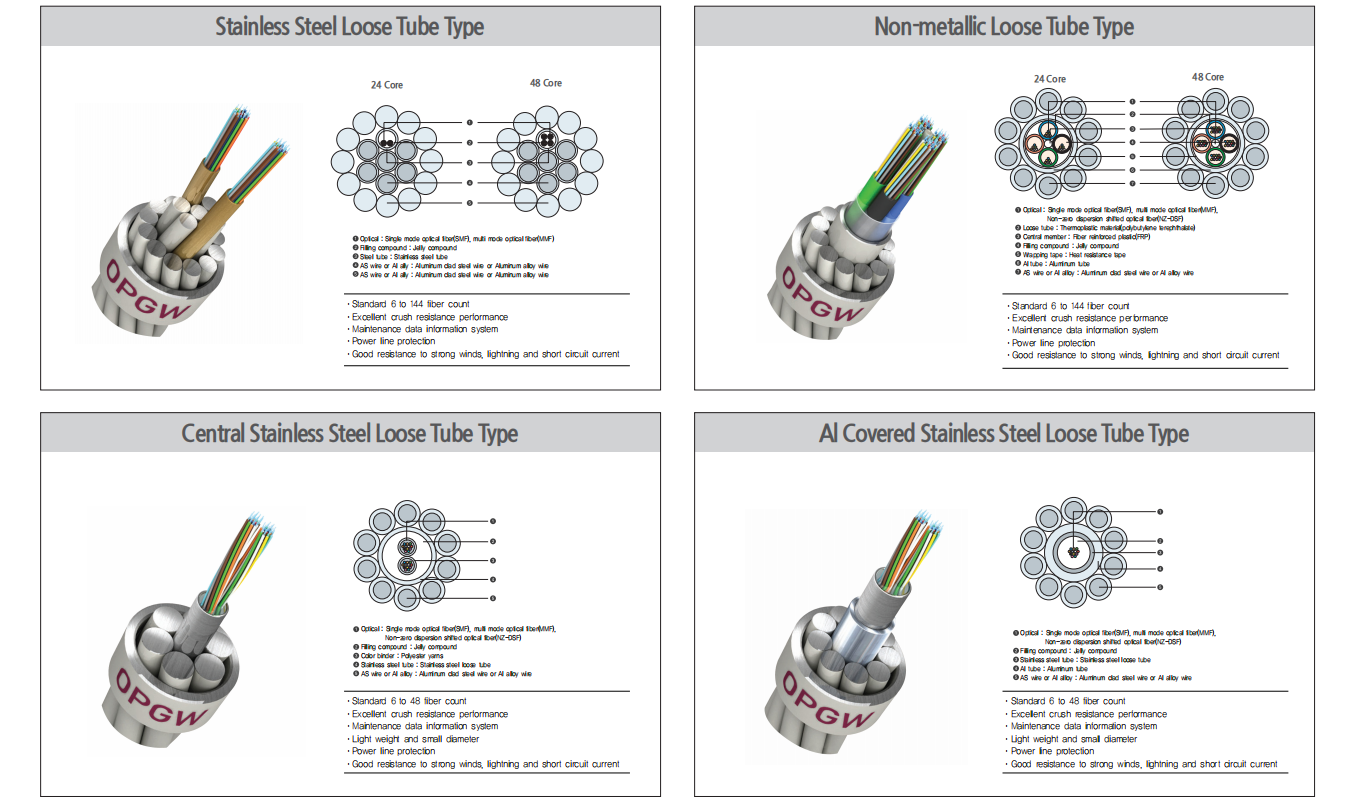

ينقسم كابل GL FIBER OPGW بشكل أساسي إلى: أنبوب الفولاذ المقاوم للصدأ من النوع المركزي OPGW ، أنبوب الفولاذ المقاوم للصدأ من النوع الذي تقطعت به السبل OPGW ، أنبوب الفولاذ المقاوم للصدأ المغطى OPGW ، أنبوب الألومنيوم OPGW ، أنبوب الفولاذ المقاوم للصدأ المركزي المقاوم للبرق OPGW مع الأسلاك المضغوطة و OPPC.
نوع الاختبار: يمكن التنازل عنها عن طريق تقديم شهادة الشركة المصنعة للمنتج المماثل الذي يتم إجراؤه في منظمة أو مختبر اختبار مستقل معترف به دوليًا. إذا تم إجراؤه ، فسوف يتبع إجراء اختبار نوع إضافي متفق عليه بين المشتري والشركة المصنعة.
اختبار روتيني: يتم قياس معامل التوهين البصري على جميع أطوال كابلات الإنتاج وفقًا للمواصفة IEC 60793-1-CIC (تقنية التشتت الخلفي ، OTDR). يتم قياس الألياف أحادية الوضع القياسية عند 1310 نانومتر و 1550 نانومتر. يتم قياس ألياف NZDS عند 1550 نانومتر.
اختبار المصنع: نفذت على عينتين لكل طلب بحضور العميل أو الممثل. يتم تحديد المتطلبات من خلال المعايير وخطط الجودة ذات الصلة.
