(2) Guía ilustrada para la colocación de tuberías y la construcción de cables de fibra óptica

Cables ópticos de tubería

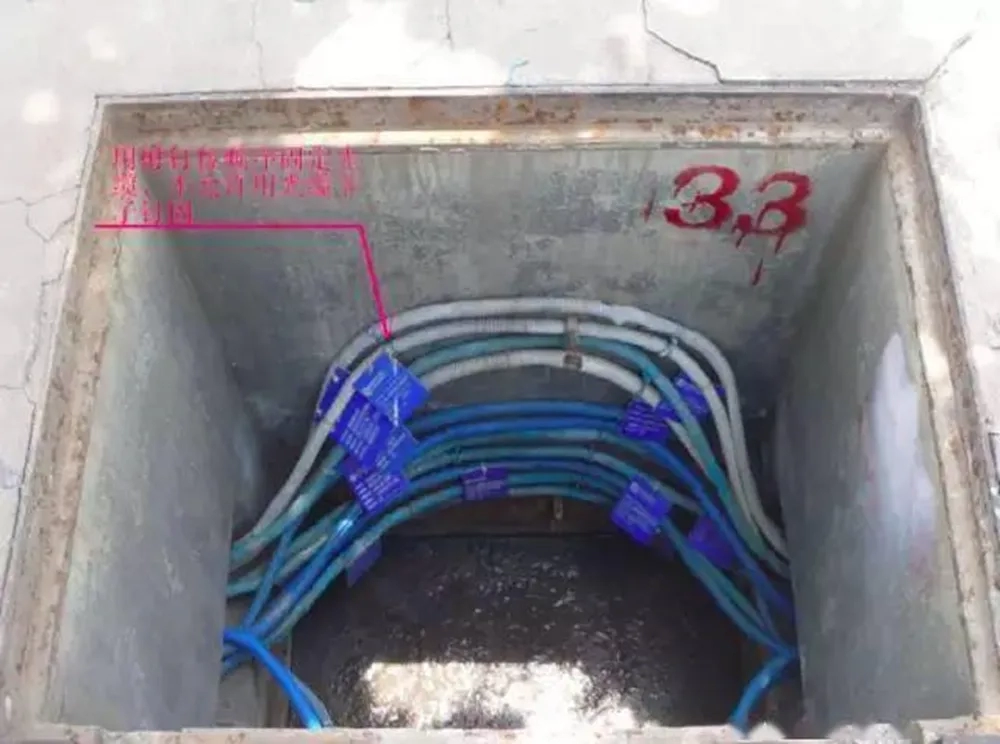

① El cable óptico en el orificio de la mano debe estar protegido por una manguera serpentina (o un tubo de plástico blando). El cable óptico colocado debe estar cerca de la pared del orificio de la mano y atado al soporte con una brida de plástico o procesado de acuerdo con los requisitos de diseño; al miSMo tiempo, es necesario asegurarse de que la dirección del cable óptico en el orificio de la mano sea suave y no haya un fenómeno de giro cruzado

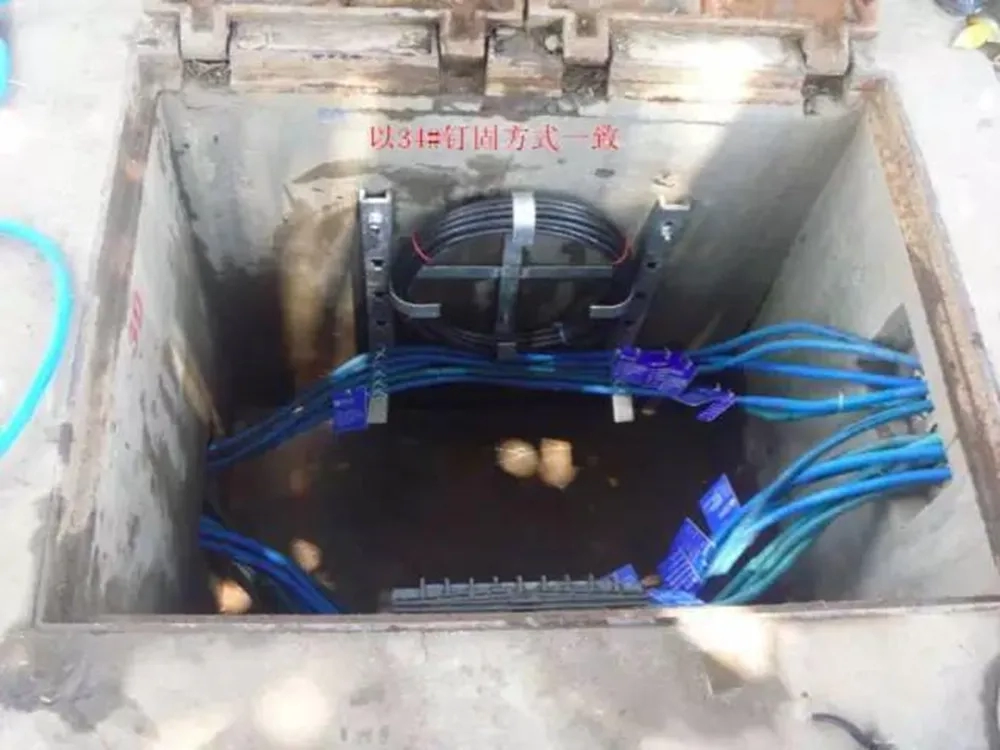

② Generalmente, se reservan 15 metros de cable óptico en el pozo de entrada de la estación base. Si hay muchos cables ópticos antiguos reservados en el pozo de entrada, el cable óptico reservado debe estar con una mano por delante. El pozo está reservado; Se reservan 15 metros por cada 500 metros de sección recta; Se reservan 15 metros para el pozo de unión; Se reservan 15 metros adicionales cuando la línea pasa por un puente o alcantarillado; el cable óptico reservado se ata y se fija con amarrar según la normativa

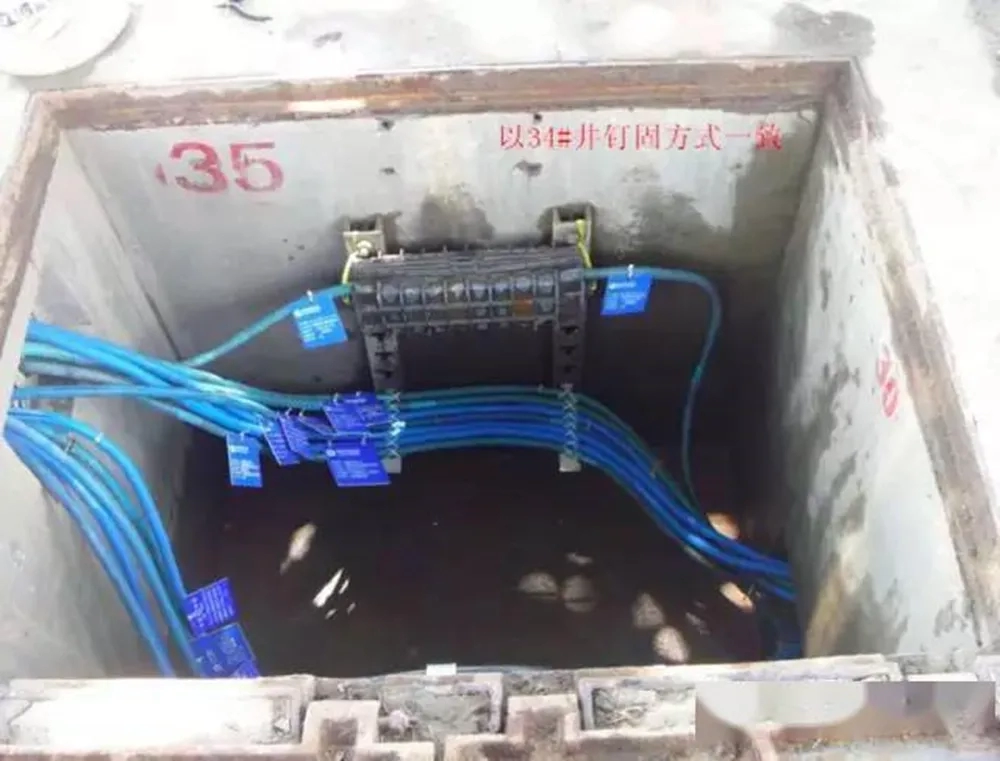

En el orificio de la mano, cuelgue una placa de identificación del cable óptico a unos 35 CM de la bocina del cable óptico; También se requiere una placa de identificación del cable óptico en la reserva y unión del cable óptico

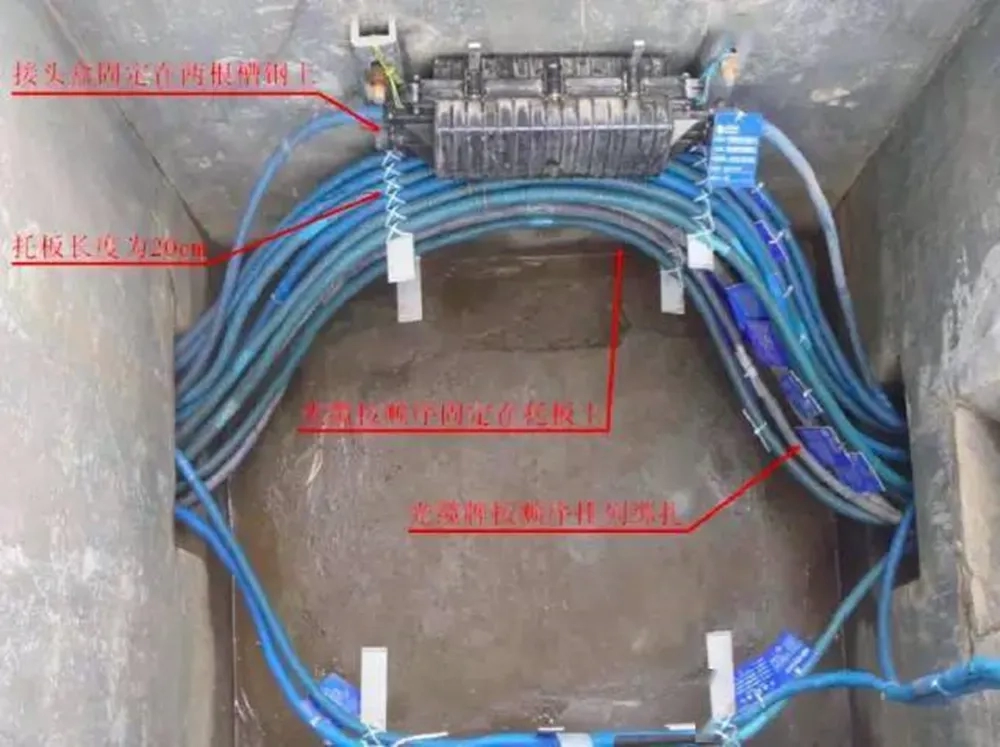

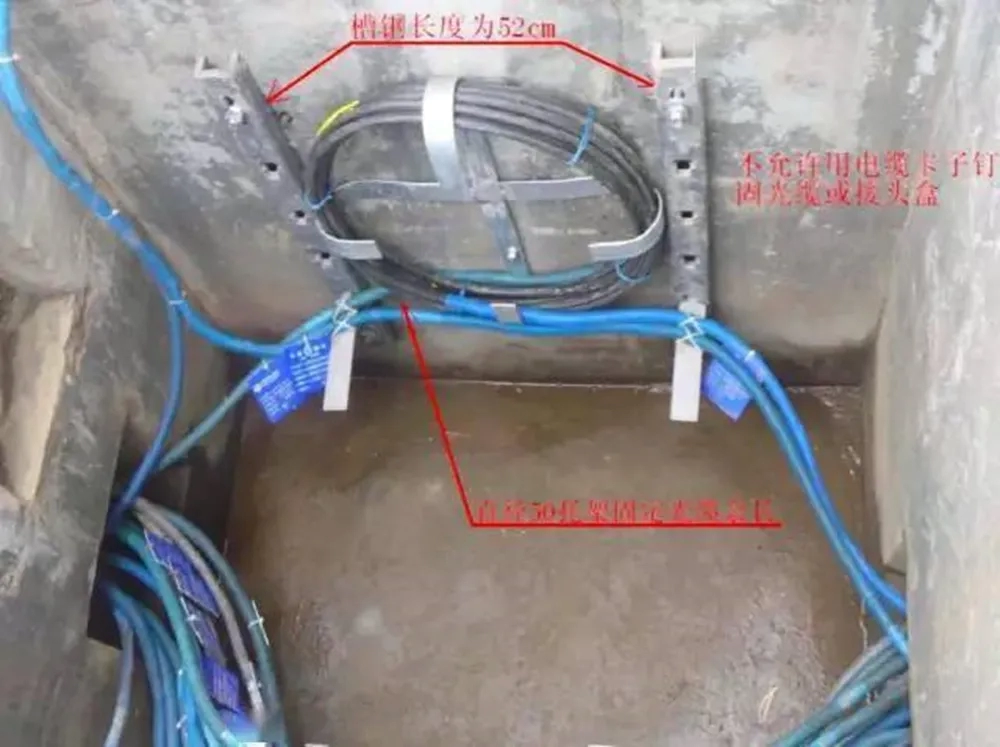

La caja de juntas de cable óptico de tubería está en la alcantarilla (agujero de mano), a unos 20-30 cm de distancia de la cabeza del pozo, y la placa está conectada Nivele con el suelo; la caja de juntas es fija con pernos de expansión; el anillo reservado del cable óptico se fija en un lado de la pared del pozo; la instalación de la caja de juntas y la posición de la bobina de cable restante no deben afectar el diseño de otras juntas de cable óptico en la alcantarilla

⑤ No se permite doblar dentro de los 15 cm de longitud del cable óptico que sale del orificio del subtubo.

○ El subtubo debe colocarse a plena capacidad con tres o cuatro colores según los requisitos de varias ciudades. Varios subtubos están dispuestos en orden de color con del mismo camino. El subtubo se corta plano en un punto que no exceda los 10 cm del orificio de salida (orificio de tubería grande de PVC) en el pozo, y se coloca un tambor de enchufe. El subtubo vacío sin cables ópticos debe cubrirse con con una tapa de extremo de subtubo

Cuando coloque cables ópticos a través de obstáculos como ferrocarriles, carreteras, ríos, zanjas y otras tuberías subterráneas, se deben hacer marcas de ubicación específicas o se deben tomar medidas de protección efectivas, y la posición de la alcantarilla debe ser segura.

￫ Compruebe si la ruta y la longitud de la tubería son consistentes con los dibujos

Durante la aceptación, si hay problemas como daños en la alcantarilla, el anillo de alcantarilla, la pérdida de la tapa de la alcantarilla, las estacas irregulares y otras instalaciones auxiliares, deben plantearse en el informe de aceptación o reunión, y debe formularse un plan de rectificación.

90 * 120 mano recta bien

60 * 90 mano recta bien

Cable óptico aéreo

① Compruebe si la dirección de la línea del poste, la posición enterrada del cable del poste (poste), la altura del poste y la distancia del poste, el patrón de tracción del cable, la posición de la junta del cable, la posición restante del cable, la longitud total de la línea del poste, etc. son consistentes con el diseño de ingeniería

② El cable óptico en el poste debe tener una cierta curva (y estar protegido por una manguera, según el diseño), y el cable óptico en el poste de esquina debe estar protegido por una manguera de plástico.

③ Los puntos superiores de entrada y salida deben estar atados firmemente y protegidos con tuberías de acero (deben ser de más de 2,5 metros)

④ Los lugares donde el cable óptico aéreo se cruza o está paralelo a la línea eléctrica (que no cumple con el espacio requerido de la especificación) deben ser Use un manguito de protección cruzada de tres cables para protección de aislamiento

⑤ Cuando los cables ópticos aéreos cruzan la intersección por donde pasan los vehículos, se debe garantizar que la altura de cruce sea superior a los 7 metros y se deben colgar señales o señales de seguridad en la línea de suspensión; los postes y cables cercanos a la carretera afectan la línea y la seguridad del tráfico, y se deben hacer señales reflectantes. Si las condiciones lo permiten, los pilares de postes deben construirse para protección.

○ Para líneas de postes construidas juntas con cables ópticos, los postes no deben estar seriamente sesgados o marcados, y los postes no deben estar rotos o expuestos.

￭ Los cables deben tener una profundidad diagonal y los anclajes de tierra no deben tener más de 0,5 metros desenterrados.

￫ Los ganchos son uniformes y no están fuera de lugar, la verticalidad de los cables de suspensión cumple con las especificaciones y los cables ópticos y los cables de suspensión no se cruzan

Las juntas de los cables ópticos están firmemente instaladas y las uniones restantes están limpias y hermosas, cumpliendo con los requisitos de diseño.

Cada otro poste o según el diseño El diseño requiere que se ate un letrero al cable óptico del poste. El contenido del letrero es el mismo que el del cable óptico de la tubería. A menos de 500 metros de la estación de entrada y salida, se ata un letrero a cada poste superior.

Cable óptico entrante:

El cable óptico dentro y fuera de la sala de línea entrante tiene una reserva que cumple con con las regulaciones (generalmente se reservan 15 metros). Los cables ópticos del portacables (canal) están perfectamente atados, son seguros y hermosos, sin cruzarse ni colgarse. Los cables ópticos están separados de otros cables ópticos en cada piso, se giran, se pasan a través de la pared y se ingresan al marco de distribución. Los letreros deben colgarse en las curvas. Se deben utilizar tubos de fibra plástica para protección. Cuando se colocan varios cables, los letreros deben colgarse uno al lado del otro en el mismo punto

No se deben dejar cables ópticos en el bastidor de cableado del piso (canal) y el bastidor de cableado en la sala de máquinas

La primera caja de conexiones fuera de la estación Desconecte la conexión eléctrica del núcleo de refuerzo

El barro ignífugo u otros materiales que cumplen con el diseño deben usarse para bloquear el fuego y los roedores cuando el cable óptico pasa a través del piso o la pared.

Requisitos de rescisión

El marco de distribución de cable óptico (ODF) debe instalarse de manera firme y ordenada, la sección de pelado de cables a la bandeja de fusión debe estar protegida por mangueras, la bandeja de fusión del núcleo del cable óptico está colocada firmemente, el punto de fusión del núcleo está en el centro del tubo protector termorretráctil, y la fibra del núcleo está limpia y sin daños.

Caja de conexiones de cable óptico: una vez completada la construcción del cable óptico, la entrada y salida del cable óptico de la caja de conexiones ópticas deben bloquearse con pegamento y otros elementos; el cable óptico debe estar fijado con aros de acero en la caja de conexiones ópticas y no se pueden reemplazar con bridas de plástico; la fibra óptica desde el extremo pelado del cable óptico hasta la caja de terminales está conectada con una transición de manguera de plástico, y el cableado debe ser razonable y hermoso.

La etiqueta de nombre del cable óptico impresa (el nombre de las estaciones de inicio y terminal, el número de núcleos y la longitud) debe colocarse junto al conector, la bayoneta del acoplador de fibra óptica debe instalarse ordenada y firmemente, y la fibra desnuda en la caja de conexión debe pasarse a través de una pequeña manguera a la bandeja de fusión y atarse bien.

④ La caja de juntas de cable óptico debe instalarse firmemente y atarse prolijamente sin fugas de agua;

⑤ Requisitos de puesta a tierra para el núcleo de refuerzo de metal del terminal de cable óptico: El núcleo de refuerzo de metal y la capa de armadura de metal al final del cable óptico del marco ODF deben estar bien conectados a tierra.

○ Las coletas en el marco ODF están colocadas de manera ordenada y segura, los números de núcleo de fibra son precisos y los conectores de coleta de núcleo de fibra de repuesto deben estar cubiertos con tapas finales para evitar el polvo.

Indicadores de rendimiento de transmisión

① Método de prueba: use un medidor de potencia óptica de fuente de luz para probar el valor de pérdida total y use un medidor de retrodispersión (OTDR) para probar la pérdida promedio del cable óptico, pérdida de juntas, etc.;

② Los requisitos de pérdida promedio para todo el cable óptico monomodo: La pérdida promedio a una longitud de onda de 1550 nm es de 0,25 db / km, y la pérdida promedio a una longitud de onda de 1310 nm es de 0,36 db / km;

③ La pérdida de la junta intermedia del cable óptico monomodo: la pérdida de cada fibra del cable óptico dispersado es inferior a 0,08 db, y la pérdida de cada fibra de la cinta es inferior a 0,1 db, y el máximo no supera los 0,15 db.

④ Pérdida de terminación del núcleo del cable óptico: Cada pérdida del núcleo, incluido el acoplador activo, no debe ser superior a 0,5 db.

La atenuación promedio de la sección del relé de fibra óptica (probada por el medidor de potencia óptica de la fuente de luz) debe cumplir con los requisitos de diseño, y la curva de retrodispersión de fibra óptica debe cumplir con los requisitos (impresa por la curva OTDR).

Estándar de aceptación de línea

① La profundidad enterrada de la línea de cable óptico no cumple con los requisitos estándar;

La selección de rutas de algunas líneas no es razonable y algunas rutas deben reubicarse;

③ Los dos lados de la línea que cuelga a lo largo del puente están básicamente expuestos al exterior, sin medidas de protección, y existen peligros ocultos de robo e incendio;

④ El espacio entre líneas no cumple con los requisitos y existen riesgos de seguridad en la protección de cruce de tres líneas;

⑤ La línea de tubería conjunta es construida conjuntamente por múltiples operadores, y las líneas móviles están mezcladas en ella, y el cable óptico y las líneas de tubería están desordenadas;

○ El rendimiento mecánico y eléctrico de la línea de postes, la tubería y el cable óptico no cumple con los requisitos. Las especificaciones del número de poste, marcado, etc. no están unificadas;

￭ La altura de cruce de la línea de cable óptico no cumple con los requisitos.
