(1) Guía ilustrada para la colocación de tuberías y la construcción de cables de fibra óptica

La construcción de cables ópticos es un trabajo muy importante. ¿Cómo construirlo de forma estandarizada? ¿Cuáles son los requisitos técnicos?

Visión general de la ingeniería de cables ópticos de comunicación

01

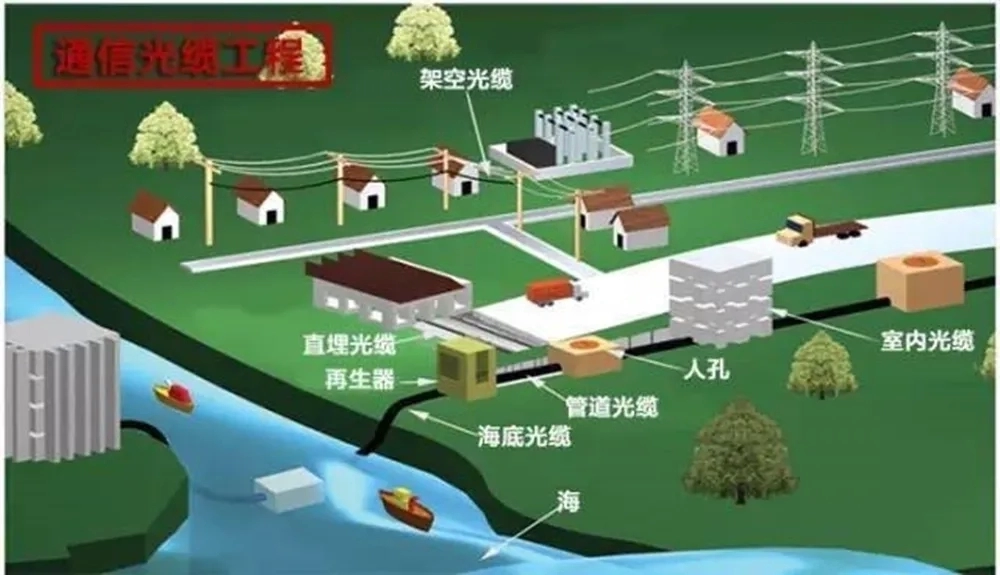

La ingeniería de cables ópticos de comunicación se divide principalmente en ingeniería de cables ópticos aéreos, ingeniería de cables ópticos enterrados directos, ingeniería de cables ópticos de tuberías, ingeniería de cables ópticos de línea de flotación e ingeniería de cables ópticos submarinos.

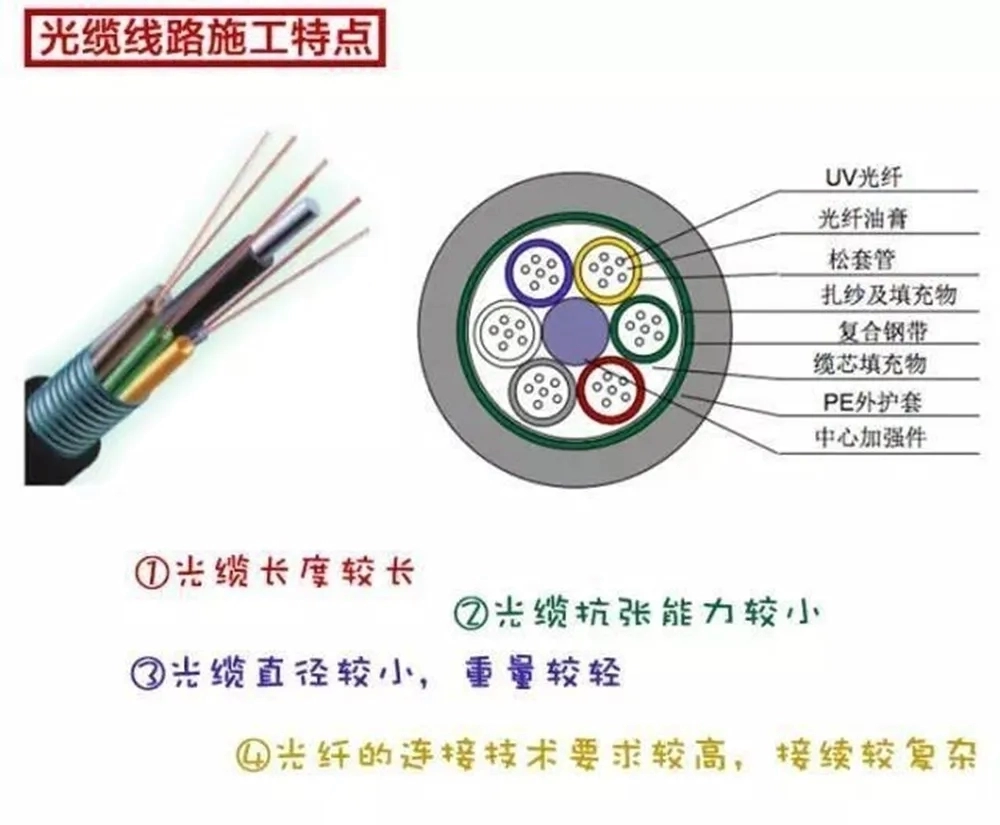

El cable óptico es relativamente largo.

La longitud de fabricación estándar de los cables ópticos generales es de 2 kms. Al colocar cables ópticos, no corte los cables ópticos a voluntad y agregue juntas de cables ópticos.

La resistencia a la tracción de los cables ópticos es relativamente pequeña.

Cuando la fuerza de tracción de la fibra óptica supera su límite de tracción, se romperá. Se añaden componentes de refuerzo a la estructura del cable óptico, y la resistencia a la tracción que requiere el cable óptico la soportan principalmente los componentes de refuerzo. Durante el proceso de construcción, la fuerza de tracción no puede superar el valor nominal permitido por el cable óptico, por lo que la fibra óptica no produce la máxima tensión de tracción posible. La fuerza de tracción permitida por el cable óptico tiene diferentes valores nominales según los diferentes procedimientos de fabricación del cable óptico, a lo que hay que prestar atención durante la construcción. La resistencia a la tracción de los cables ópticos generales es de 100-300 kg.

El cable óptico tiene un diámetro más pequeño y un peso más ligero.

La tecnología de conexión de fibra óptica requiere requisitos más altos y el empalme es más complicado.

El empalme de las fibras ópticas requiere fundir las caras finales de las fibras ópticas a altas temperaturas y luego unirlas por la viscosidad del vidrio de cuarzo. Por lo tanto, el equipo necesario para la conexión es más complicado y los requisitos técnicos son relativamente altos.

Especificaciones de la instalación del cable óptico aéreo

02

Instalación de poste eléctrico

▼

Proceso de construcción

▼

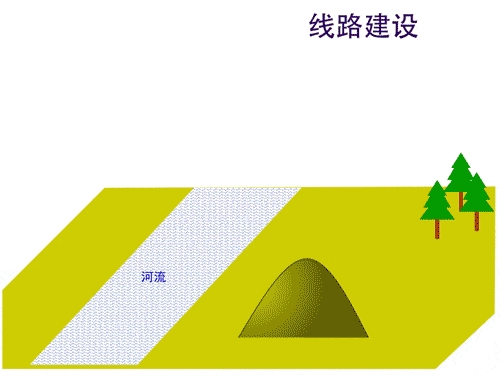

Construcción de líneas

▼

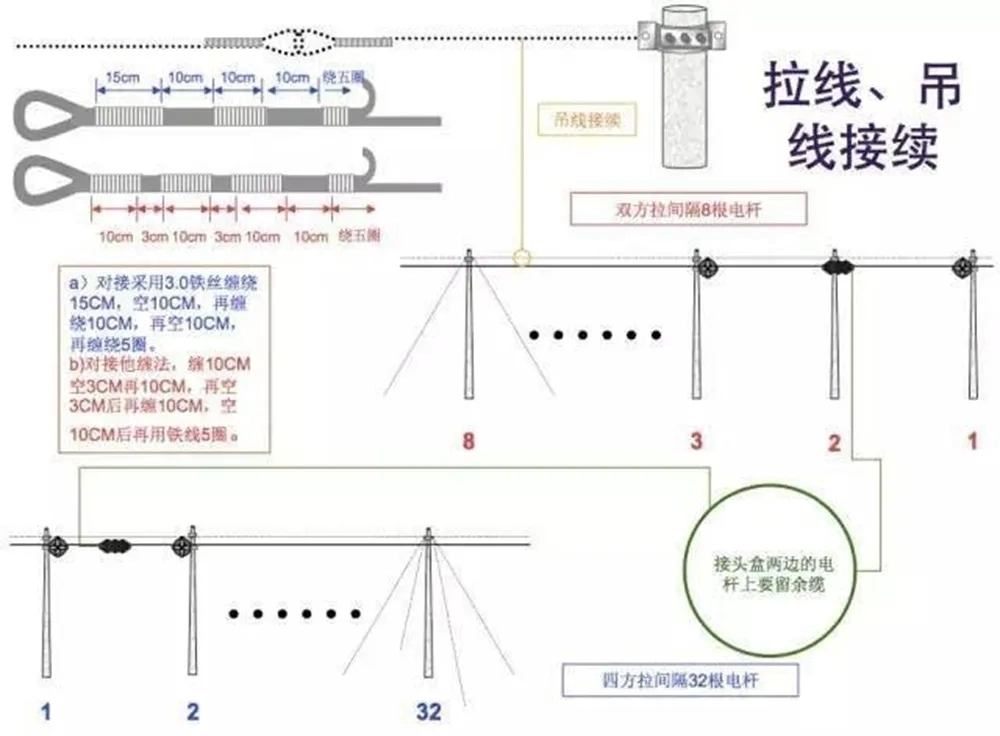

Tirando de cable, conexión de cable colgante

▼

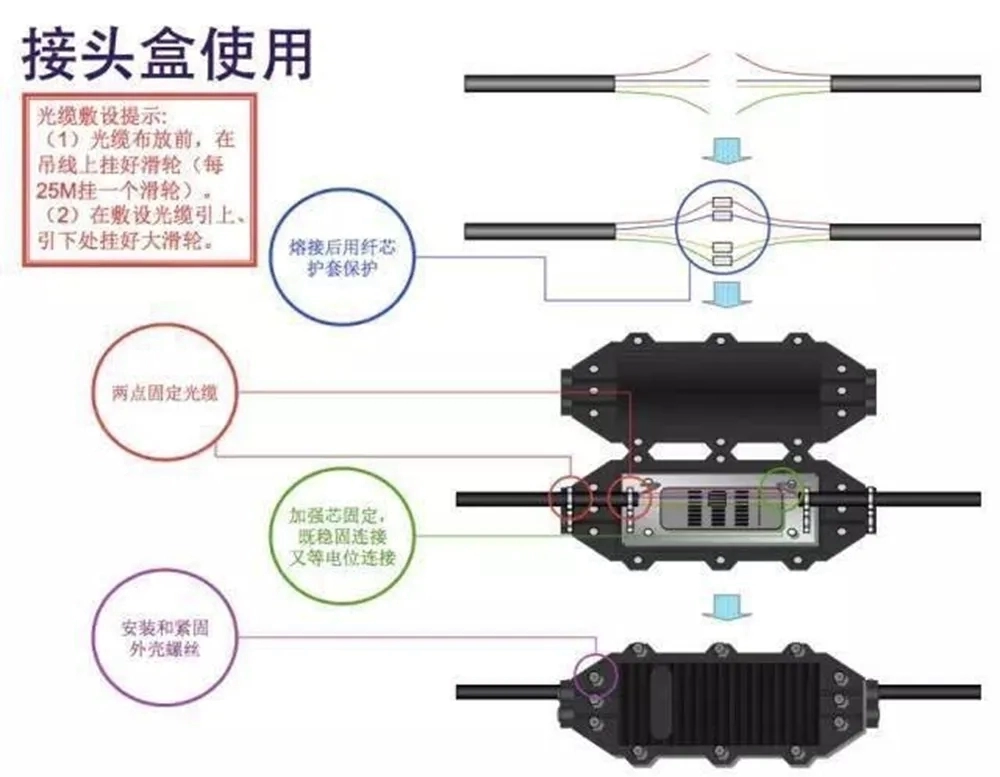

Uso de caja de juntas

▼

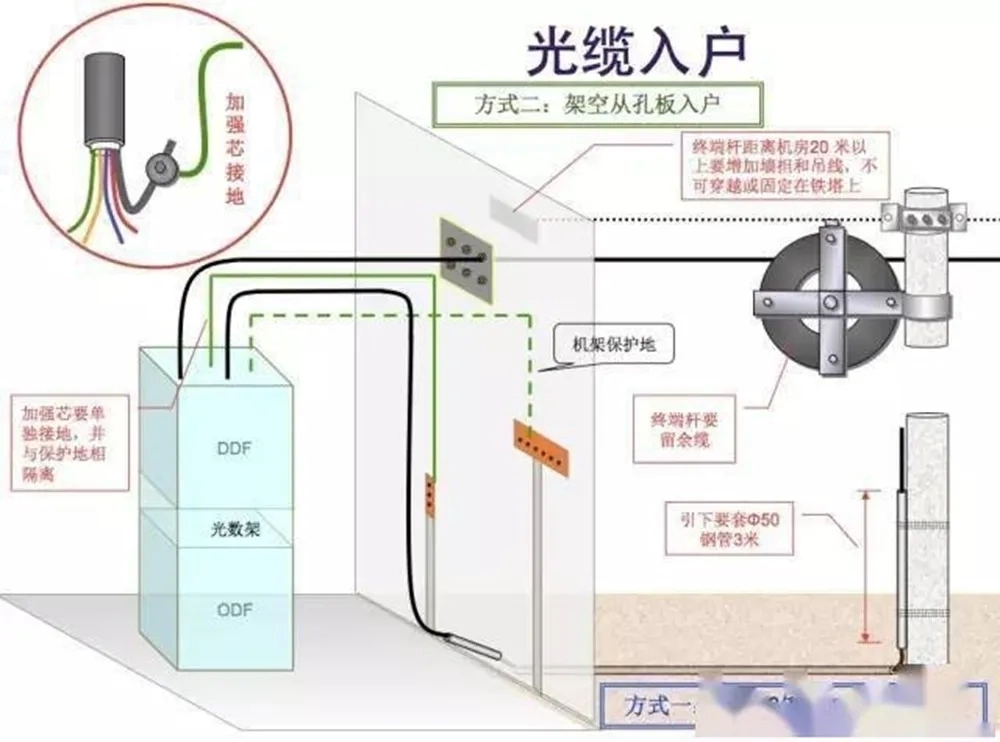

Entrada de cable óptico

▼

Especificaciones de instalación de cable óptico de tubería

03

Según el material, la tubería se puede dividir en:

Tubería de hormigón

Tubería de plástico

Tubería de acero

Tubería de hierro fundido

Tubería de cemento de amianto

Tubería de cerámica

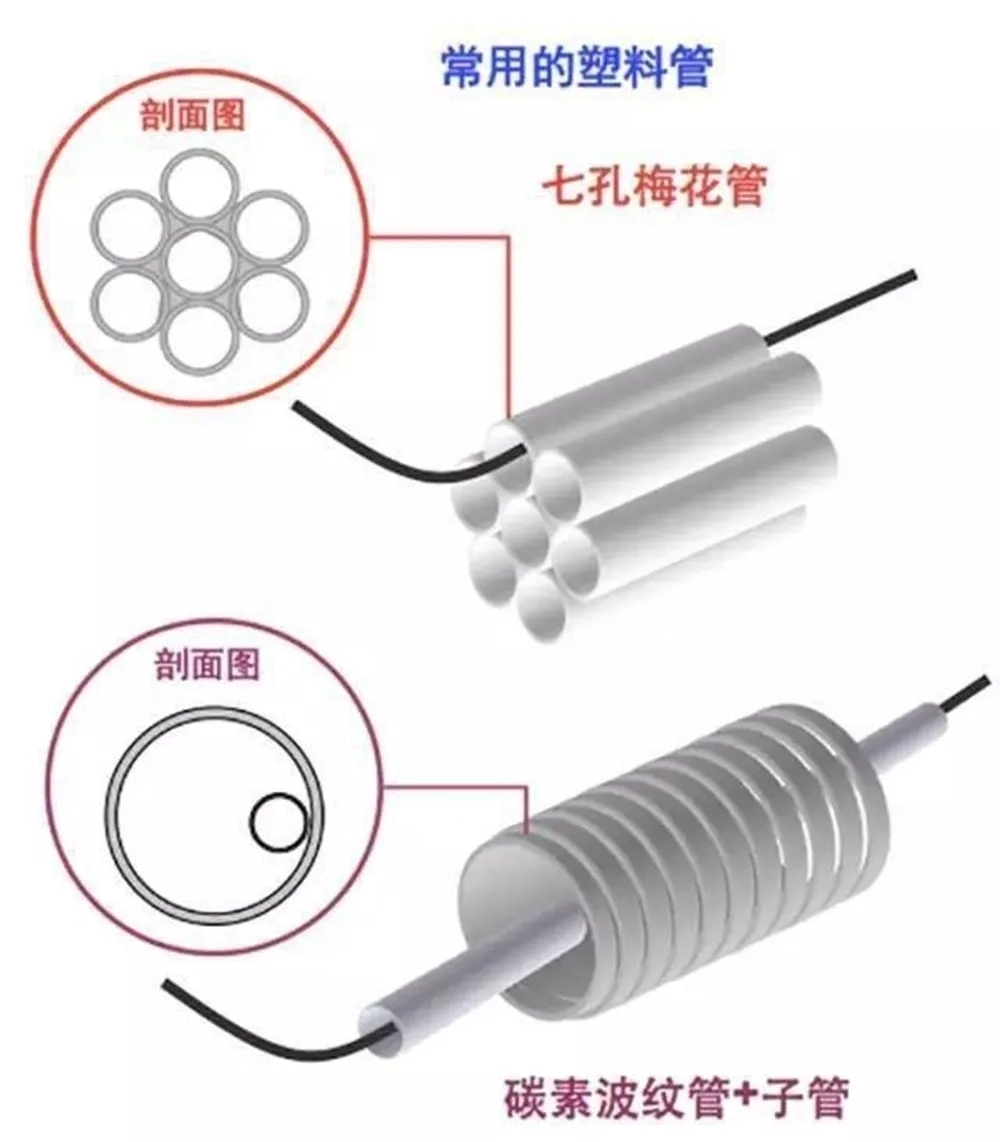

La tubería de plástico se utiliza principalmente

Características de la tubería de plástico:

Peso ligero, pared de tubería lisa, conexión simple, buena estanqueidad al agua, buena resistencia a la corrosión, buen rendimiento de aislamiento, transporte conveniente, mala resistencia al frío, mala estabilidad térmica, alto precio

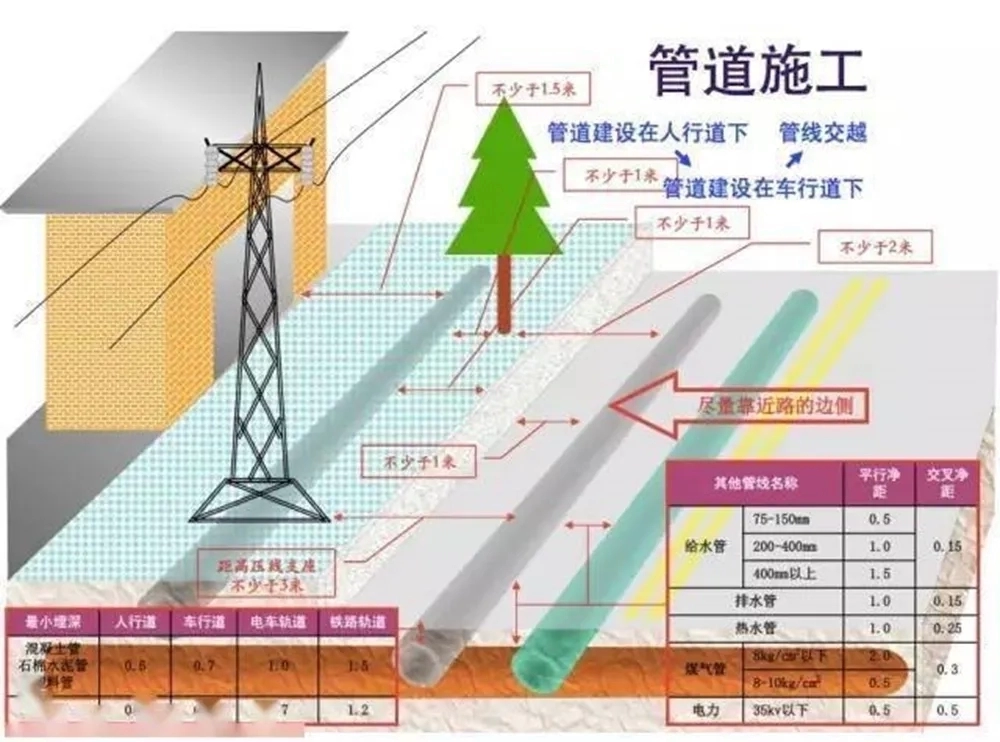

Construcción de tuberías

▼

Pendiente de tubería

▼

Alcantarilla

▼

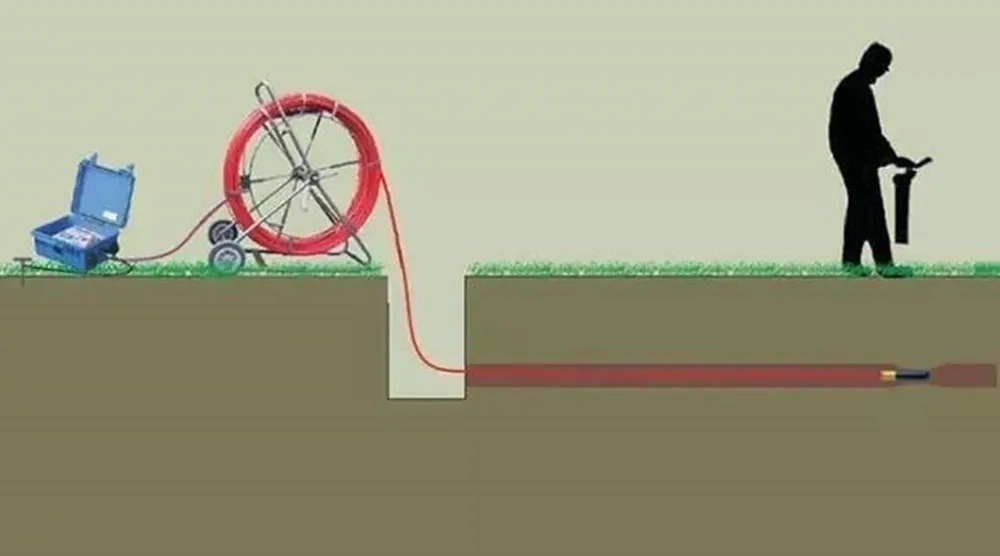

Colocación de cables

▼

Estándares de aceptación para líneas de cable óptico
