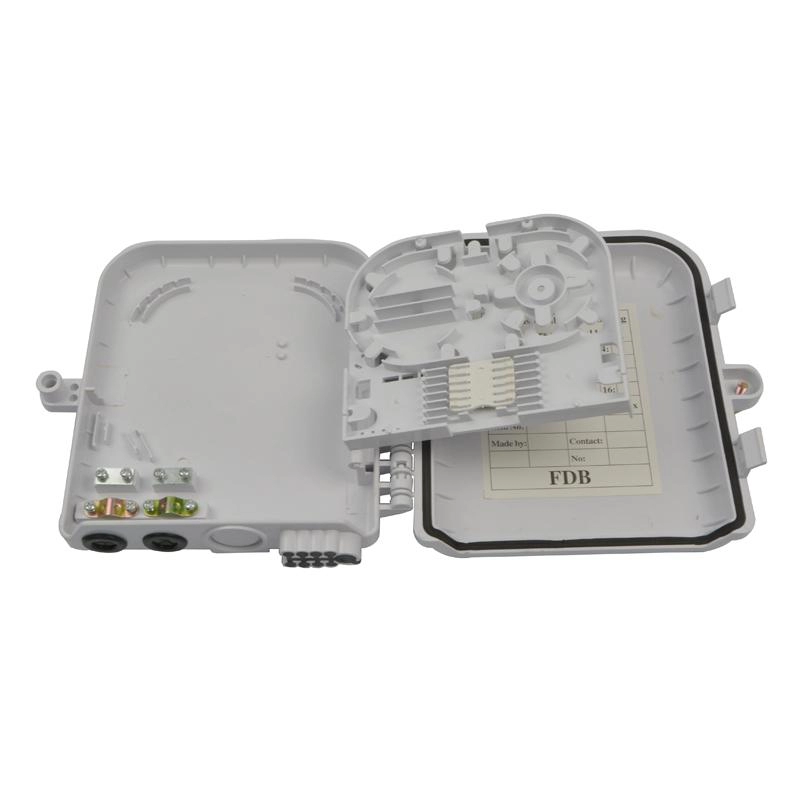

Caja de terminales de 8 puertos Fibra dividida de 8 núcleos (círculo blanco con negro)

Caja de terminales de 8 puertos Fibra dividida de 8 núcleos (círculo blanco con negro)

Uno.8 Ports Terminal Box产品定义与核心功能

Caja de Terminales de 8 Puertos Es una especie de紧凑型网络或通信接口设备，用于集中连接和管理线缆（铜缆/光纤）。其核心功能包括：

1. Terminación del cable: Proporciona 8 puertos independientes para admitir acceso de cobre (por ejemplo, RJ45) o fibra (por ejemplo, SC / LC).

2. Distribución de señalDistribución de señales de entrada a múltiples dispositivos, o agregación de señales de salida de múltiples dispositivos.

3. Protección y gestiónMejore la confiabilidad y la eficiencia de mantenimiento de las conexiones de cables a través de funciones de blindaje, fijación y marcado.

II.8 Ports Terminal Box主要技术特点

1. Estructura física y materiales

• Tipo de puerto：
  • 铜缆端口：8×RJ45（支持Cat5e/Cat6/Cat6A），可选屏蔽/非屏蔽。
  • 光纤端口：8×SC/LC/ST（单模/多模），支持MPO/MTP预端接。
• Tamaño y diseño：
  • 标准型：长250mm×宽150mm×高60mm（适配1U机架空间）。
  • 模块化设计：支持端口扩展（如16/24端口通过并联）。
• Material：
  • 金属：铝合金（坚固，散热快，屏蔽干扰）。
  • 塑料：阻燃ABS（轻量化，成本低，适合室内）。

2. Diseño funcional

• Gestión de cables：
  • 进线孔：带橡胶密封圈（适配Φ5-10mm线缆）。
  • 固定夹：可拆卸式扎线扣，支持线径AWG24-28。
• Etiquetas y logotipos：
  • 端口标签槽：支持自定义标签（便于维护）。
  • LED指示灯（可选）：显示端口连接状态。
• Rendimiento de blindaje：
  • 铜缆：屏蔽端口接地设计，符合EMC标准。
  • 光纤：金属外壳+密封结构，防止光泄露。

3. Adaptabilidad ambiental

• Clase de protección：
  • 室内型：IP20（防尘，非防水）。
  • 室外型：IP65/IP67（防水、防尘、抗冲击）。
• Temperatura de funcionamiento: -10 ° C a + 50 ° C (el tipo de temperatura amplia admite -40 ° C a + 70 ° C).
• Estándar de certificaciónCE, FCC, RoHS, UL (en línea con con las normas internacionales de seguridad).

4. Instalación y mantenimiento

• Método de instalación：
  • 机架式：支持19英寸/ETSI机架安装（含滑轨配件）。
  • 壁挂式：背部预留安装孔位，适配标准螺丝。
  • 桌面式：可选橡胶脚垫，防滑减震。
• Diseño de mantenimiento：

  • 免工具开启：卡扣式盖板，支持单手操作。

  • 模块化托盘：可独立更换端口模块（故障快速处理）。

III.8 Ports Terminal Box 应用场景

1. Centro de datos：
   • 服务器与交换机之间的铜缆/光纤跳线管理。
2. Red empresarial：
   • 办公室桌面网络接入（如IP电话、PC终端）。
3. Supervisión de seguridad：
   • 摄像头供电（PoE+）与信号传输的集中端接。
4. Automatización Industrial：
   • 传感器与控制器之间的屏蔽线缆连接。
5. Hogar Inteligente：

   • 家庭网络布线（如路由器、NAS、IPTV）。
