Resumo do Produto
Cabo de fibra óptica blindado interno / externo GJYWFJH descrição do produto:O cabo interno / externo GJYWFJH é um meio para transmissão óptica, usando uma estrutura de cabo de 900um. Ele é projetado para envolver uma camada de fio de aramida em uma camada de fibra apertada para aumentar a resistênc
Cabo de fibra óptica blindado interno / externo GJYWFJH descrição do produto:

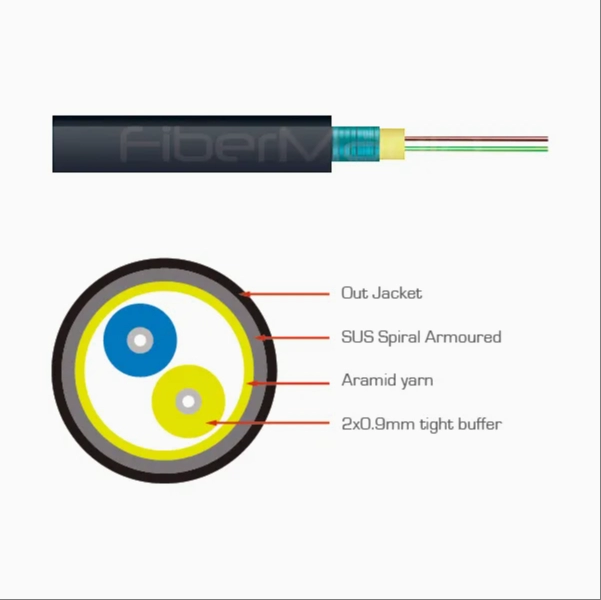

O cabo interno / externo GJYWFJH é um meio para transmissão óptica, usando uma estrutura de cabo de 900um. Ele é projetado para envolver uma camada de fio de aramida em uma camada de fibra apertada para aumentar a resistência mecânica e diferentes materiais (como PVC, LSZH, TPU, PE, etc.) são selecionados como jaquetas externas de acordo com as necessidades do cliente para garantir a durabilidade e adaptabilidade do cabo.
Características do produto GJYWFJH cabo de fibra óptica blindado interno / externo:
Possui excelentes propriedades mecânicas e adaptabilidade à temperatura.
Possui boa resistência à pressão lateral e flexibilidade, facilitando a instalação e a fiação.
Pequeno diâmetro, leve, fácil de conectar e suporta transmissão de dados de alta capacidade.
O material da bainha externa é à prova d 'água, retardador de chamas e ecologicamente correto, tornando-o adequado para uma variedade de ambientes.
Cenários de aplicação de cabos de fibra óptica blindados internos / externos GJYWFJH:
É adequado para comunicação remota de estação base, como RRU (Radio Frequency Remote Unit) ou BBU (Baseband Processing Unit).
Para aplicações externas em subestações inteligentes e CATV (televisão a cabo).
É adequado para cenários de acesso de comunicação de fibra óptica de emergência.
É amplamente utilizado em redes FTTX (Fiber to the Home / Building / Node), incluindo cabeamento horizontal ou vertical de residenciais para data centers, bem como em cenários FTTH (Fiber to the Home).
Parâmetro do cabo | |||
Item | Especificação | ||
Contagem de fibras | 2 | 4 | |
Sub-unit Jacket | Material | LSZH | |
Espessura | 0,4Mm ± 0,05mm | ||
OD | 2,0 mm ± 0,2 mm | ||
Armored Layer | Material | SUS204 | |
OD | 4,8 mm ± 0,3 mm | 6,0 mm ± 0,3 mm | |
Espessura | 0,4Mm ± 0,05mm | ||
Gap | 0,3Mm ± 0,10mm | ||
Membro Força | Fio De Aramida | ||
Outer Jacket | Material | LSZH | |
Cor | Preto | ||
Espessura | 0,9Mm ± 0,1mm | 1,1Mm ± 0,1mm | |
OD | 7,0 mm ± 0,3 mm | 7,5 mm ± 0,1 mm 8.0mm±0.1mm | |
Características Mecânicas e Ambientais | |||
Item | Especificação | ||
Contagem de fibras | 2 | 4 | |
Tension Resistance (N) | Longo Prazo | ≥ 600 | ≥ 800 |
Curto Prazo | ≥ 1000 | ≥ 1200 | |
Resistência ao esmagamento (N / 10cm) | ≥ 3000 | ||
Peso nominal (kg / km) | 65 | 85 | |
Temperatura de funcionamento (ºC) | -40 ~ +80 | ||
Temperatura de Armazenamento (ºC) | -40 ~ +80 | ||
Parâmetros da fibra | |||||
Modo Único | |||||
Item | Unidade | G652D | G657A1 | G657A2 | |
Mode Field Diameter | 1310Nm | Μm | 9.1±0.4 | 8.8±0.4 | 8.8±0.4 |
1550Nm | Μm | 10.4±0.5 | 9.8±0.5 | 9.8±0.5 | |
Diâmetro do Revestimento | Μm | 125±1 | 125±0.7 | 125±0.7 | |
Revestimento Não circularidade | % | ≤ 1 | ≤ 0.7 | ≤ 0.7 | |
Erro de concentração do revestimento do núcleo | Μm | ≤ 0.6 ≤ 12.0 | ≤ 12.0 | ||
Comprimento de onda de corte do cabo | Nm | ≤ 1260 | ≤ 1260 | ≤ 1260 | |
Attenuation Coefficient | 1310Nm | dB / km | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 |
1550Nm | dB / km | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | |
Multimodo | |||||||
Item | Unidade | 62.5/125 | 50/125 | OM3-150 | OM3-300 | OM4 | |
Diâmetro do núcleo | Μm | 62.5±2.5 | 50±2.5 | 50±2.5 | 50±2.5 | 50±2.5 | |
Diâmetro do Revestimento | Μm | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | |
Núcleo Não-circularidade | % | ≤ 5.0 | ≤ 5.0 | ≤ 5.0 | ≤ 5.0 | ≤ 5.0 | |
Revestimento Não circularidade | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
Erro de concentração do revestimento do núcleo | Μm | ≤ 1.5 | ≤ 1.5 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
Diâmetro do Revestimento | Μm | 245±7 | 245±7 | 245±7 | 245±7 | 245±7 | |
Revestimento Não-circularidade | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
Revestimento-revestimento Concentricidade | Μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
OFL Bandwidth | 850Nm | MHz · km | ≥ 160 | ≥ 500 | ≥ 700 | ≥ 1500 | ≥ 3500 |
1310Nm | MHz · km | ≥ 500 | ≥ 500 | ≥ 500 | ≥ 500 | ≥ 500 | |
Coeficiente de atenuação | 850Nm | dB / km | ≤ 3.0 | ≤ 3.0 | ≤ 3.0 | ≤ 3.0 | ≤ 3.0 |
1310Nm | dB / km | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
