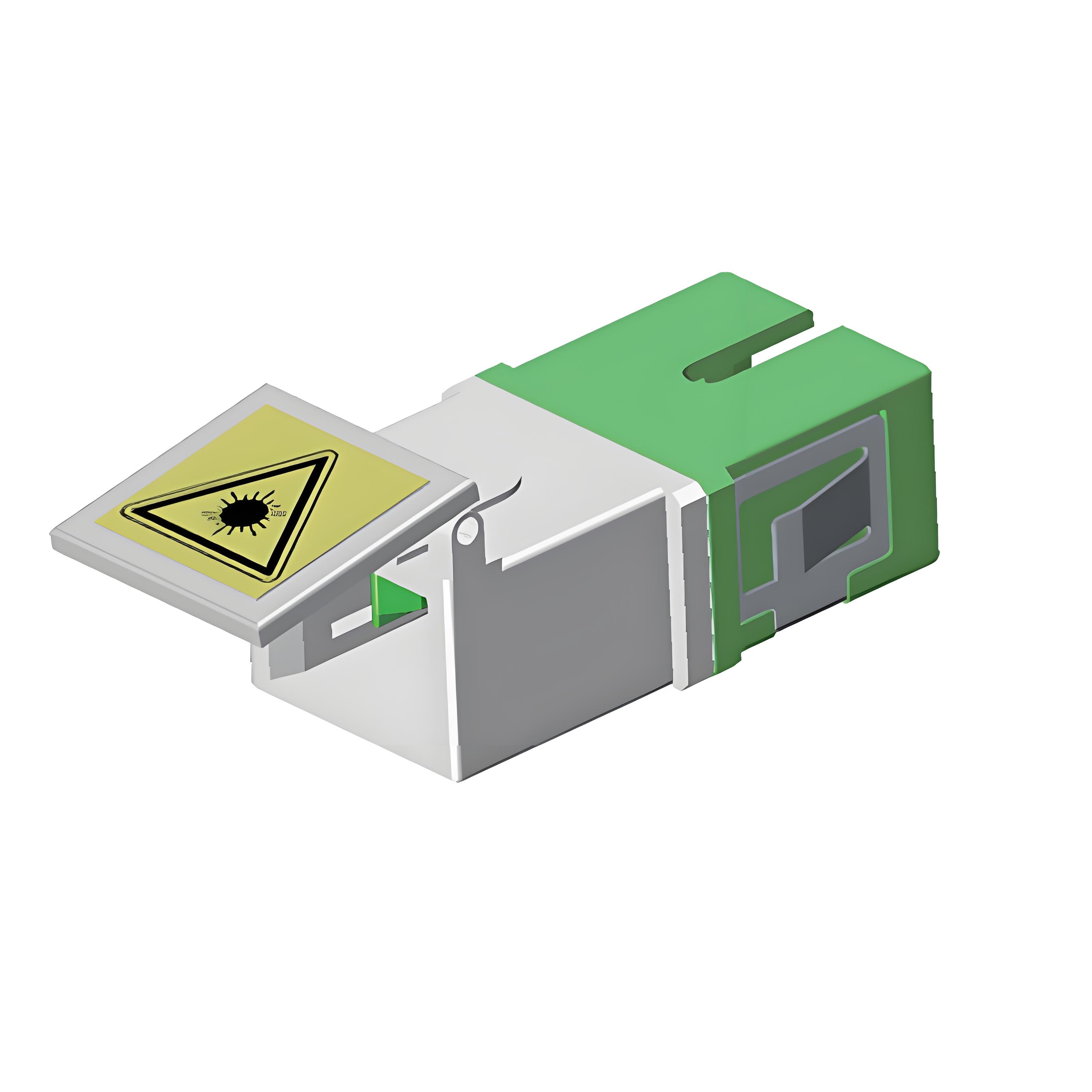

SC محول بصري

ملخص المنتج

محول SC (محول موصل المشترك) هو مكون اتصال يستخدم على نطاق واسع في اتصالات الألياف الضوئيةآلية قفل الدفع والسحبوفعالة من حيث التكلفةمعروف باستخدامه في سيناريوهات مثل شبكات الوصول والألياف إلى المنزل (FTTH) ومراقبة الأمان ومراكز البيانات المبكرة. فيما يلي وصف تفصيلي وتحليل تفصيلي لخصائصه:1: SC البسيط

استفسر الآن

رسالة عبر الإنترنت تنزيل البيانات

1: SC البسيط محول المواصفات

2：SC دوبلكس محول المواصفات

المعلمة:

البند لا.	الوصف	وحدة	معيار
1	الإدراج خسارة (ديسيبل)	ديسيبل	≤ 0.2dB
2	التكرار (ديسيبل)	ديسيبل	≤ 0.1dB
3	قابلية التبادل (ديسيبل)	ديسيبل	≤ 0.2dB
4	قابس مرات	مرات	200 مرات
5	الشد القوة	جي	200-600G
6	التشغيل درجة الحرارة	مئوية	-40~+85 مئوية
7	التخزين درجة الحرارة	مئوية	-40~+110 مئوية
8	الرطوبة	مئوية	95 ٪ ر (نون-التغليف)

المواصفات & ترتيب الشفرة:

الكود	النوع	اللون	كم النوع
G22	1 مع شفه	1 أزرق	1 زركونيا
	2 بدون شفه	2 أخضر
		3 اكوا
		4 البيج
		5 أسود
		6 هيذر البنفسجي
		7 أخرى العرف اللون

أولا ، الوظائف الأساسية لمحول SC

اتصال ميكانيكي
يمكن توصيل الموصل من نوع SC وفصله بسرعة من خلال هيكل مشبك البلاستيك ، ويتم دعم إنهاء وصلات الألياف البسيطة أو المزدوجة والضفيرة.
نهاية محاذاة الوجه
يضمن الطويق الداخلي أن تكون وجوه نهاية الموصل (مثل الكمبيوتر الشخصي ، UPC ، APC) مثبتة بدقة ، مما يقلل من فقدان الإدراج والانعكاس.

ثانيا - السمات الرئيسية

1- الخصائص الهيكلية

مزلاج دفع وسحب: لا حاجة للتدوير ، من السهل التوصيل والفصل ، ومناسبة للسيناريوهات مع التشغيل المتكرر.
قذيفة مربعةالحجم 2.5 مم (مثل FC و ST) ، الحجم معتدل ، واستخدام المساحة أعلى من FC ولكن أقل من LC.
اختيار الموادالأكمام معظمها من البلاستيك (منخفضة التكلفة) أو السيراميك (عالية الدقة) ، والغلاف الخارجي مصنوع من البلاستيك أو المعدن.

3. نوع التنوع

البسيط / دوبلكسيتكيف Simplex مع موصل واحد ، ويدمج الازدواج قناتين مستقلتين (درجة 6.25 مم).
وضع واحد / المتعدد: التكيف مع أنواع الألياف المختلفة (وضع واحد 9 / 125μm ، متعدد 50 / 125μm أو 62.5/125 μm).
تحديد اللونعادةً ما يتم تمييز الوضع الأحادي (الأزرق) والمتعدد (البيج) بلون الغلاف.

4. سيناريوهات التطبيق

شبكة الوصولإنهاء إطار توزيع الألياف الضوئية (ODF) لشبكات FTTH و FTTB.
مراقبة الأمناتصال قفزة الألياف البصرية بين الكاميرا والتبديل.
التحكم الصناعينشر مرن لنقل الإشارات بين الأجهزة.
مركز البيانات التقليدي: الأنظمة القديمة لشبكات 1G / 10G المبكرة.
