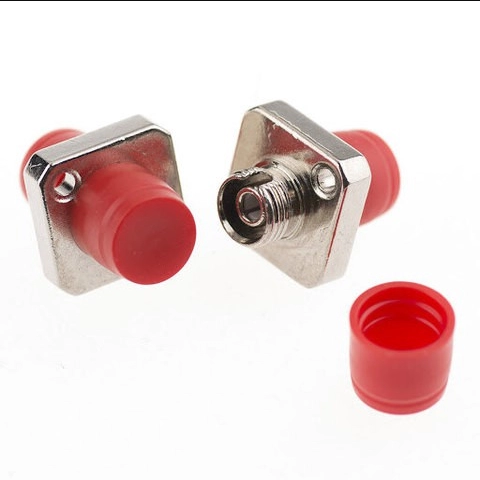

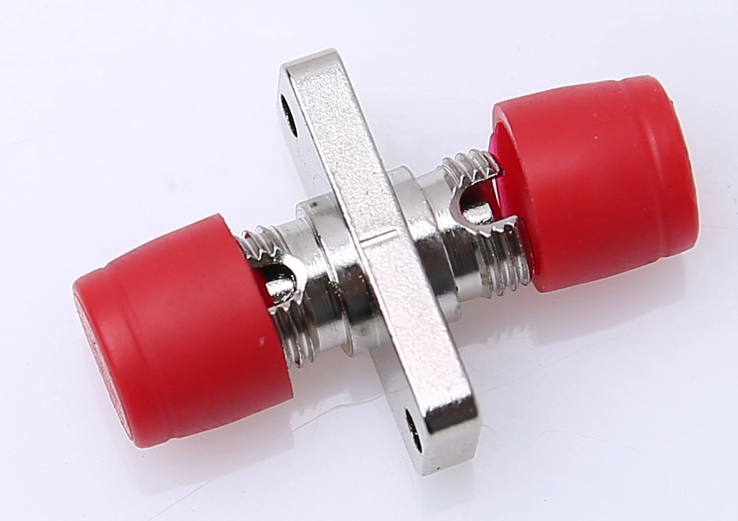

محول بصري FC

1 الإدراج خسارة

 2 جزء مادة

3 ، الشرط

SMoothing: antialiased; font-family: PingFangSC-Semibold; liST-STyle: none; margin: 14px 0px 8px; scrollbar-width: none; color: rgb(5, 7, 59); font-size: 20px; border: none; line-height: 1.7; text-wrap-mode: wrap; background-color: rgb(253, 253, 254);">أولا ، الوظائف الأساسية لمحول FC

1. اتصال ميكانيكي
   الموصلات (مثل وصلات FC وأسلاك التوصيل المصنوعة) متصلة بإحكام من خلال هيكل مترابطة لضمان انتقال ثابت للإشارات الضوئية.

2. نهاية محاذاة الوجه
   تعمل الطويق الداخلي على محاذاة وجه نهاية الموصل بدقة ، وتدعم الكمبيوتر الشخصي ، و UPC ، و APC وأنواع الوجه الطرفية الأخرى ، وتقلل من فقدان الانعكاس.

ثانيا - السمات الرئيسية

1- الخصائص الهيكلية

• قفل الخيطيتم استخدام الأكمام المعدنية الملولبة لتوفير ثبات عالي ومناسبة للبيئات القاسية مع الاهتزاز أو الحركة المتكررة.
• قذيفة مستديرةالحجم 2.5 مم (مثل محول ST) ، لكنه ضخم وله استخدام مساحة أقل من LC.

2. معايير الأداء

• انخفاض خسارة الإدراجقيمة نموذجية أحادية الوضع ≤ 0.3dB ، متعددة الوضع ≤ 0.5dB.
• خسارة عالية العائدنوع الكمبيوتر ≥ 45dB ، نوع UPC ≥ 50dB ، نوع APC ≥ 65dB (اعتمادًا على عملية الوجه النهائي).
• متانةعادة ما تكون حياة التوصيل والفصل أكثر من 1000 مرة ، والهيكل المعدني لديه مقاومة تآكل قوية.

3. نوع التنوع

• البسيط / دوبلكسيتكيف Simplex مع موصل واحد ، ويدمج الازدواج قناتين مستقلتين.
• وضع واحد / المتعدد: التكيف مع أنواع الألياف المختلفة (وضع واحد: 9 / 125μm ؛ المتعدد: 50 / 125μm أو 62.5/125 μm).
• اختيار الموادالكم مصنوع من السيراميك (عالي الدقة) أو المعدن (منخفض التكلفة) ، والقذيفة في الغالب من المعدن.

4. مرونة التطبيق

• مجموعة واسعة من السيناريوهاتتنطبق على 1G / 10G إيثرنت ، انتقال SDH / SONET ، نقل الفيديو ، الخ
• التوافق: الامتثال لمعايير IEC ودعم الإدراج المختلط لماركات مختلفة من موصلات FC.

5. التكيف البيئي

• موثوقية عاليةهيكل مترابطة مكافحة تخفيف ، ومناسبة للتحكم الصناعي ، محطة قاعدة في الهواء الطلق وغيرها من السيناريوهات.

• حماية EMIقذيفة معدنية الدروع التداخل الكهرومغناطيسي لتعزيز استقرار الإشارة.

III. المزايا والاحتياطات

• مزية
  • اتصال الصلبةقفل الموضوع لتجنب انقطاع عرضي ، ومناسبة للبيئة الاهتزاز.
  • خسارة منخفضةكم السيراميك يضمن الالتحام دقيقة من وجوه نهاية وكفاءة نقل عالية.
  • متانةالمواد المعدنية مقاومة للتآكل ولها عمر طويل.
• الاحتياطات

  • توصيل وفصل الوقتيجب تدوير الخيط وتثبيته ، وتكون سرعة التشغيل بطيئة.

  • شغل الحيزحجم كبير ، غير مناسب للأسلاك عالية الكثافة.

  • متطلبات التنظيفيمكن أن يؤدي تلوث الوجه النهائي إلى زيادة البلى ، مما يتطلب صيانة دورية.

رابعا - سيناريوهات التطبيق النموذجية

1. شبكة الاتصالاتوصلة نقل لمسافات طويلة لأنظمة SDH / DWDM.

2. نظام الكيبل التلفزيونيتوزيع الإشارات الضوئية لشبكات تلفزيون الكابل.

3. التحكم الصناعياتصالات الاستشعار لمعدات أتمتة المصنع.

4. مركز البيانات التقليديصيانة الأنظمة القديمة لعمليات النشر المبكرة للشبكة.
