Por que 73% das falhas de data center resultam da seleção incorreta de patch cords

Em 2023, um grande provedor de nuvem sofreu interrupções repetidas, custando mais de US $2 milhões. Após 72 horas de solução de problemas, os engenheiros rastrearam a causa raiz dos cabos de patch OM3 multimodo usados erroneamente para tranSMissão de longa distância de 100G, devido à atenuação excessiva do sinal acionada retransmissão contínua do módulo óptico.

A ironia? Os cabos de patch OS2 monomodo adequados (jaqueta amarela) foram estocados no mesmo rack, mas não foram usados. Casos semelhantes são responsáveis por 73% das falhas relacionadas à fibra, com armadilhas comuns, incluindo:

Uso misto de conectores APC / UPC (perda excessiva de reflexão)

Um jumper de 3,0 mm foi inserido à força em um painel de alta densidade (danos físicos à porta)

Substitua o UPC por cabos de patch polidos para PC (a taxa de erro de bits aumenta)

Aula: Uma confirmação de seleção de 5 minutos pode evitar uma média de 47 horas de reparo de falhas (Relatório AFOP 2024).

O que é um cabo de remendo de fibra óptica?

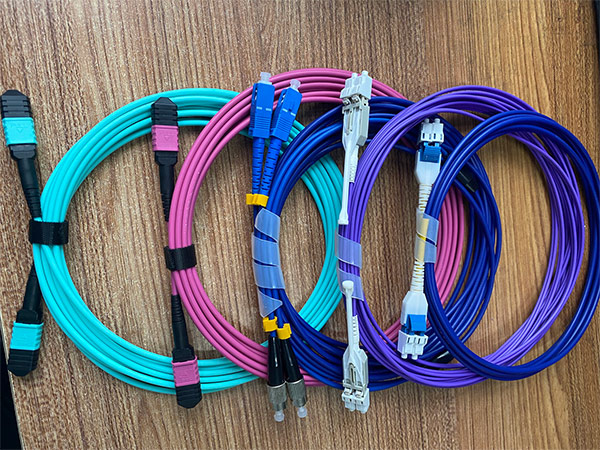

Um cabo de remendo de fibra óptica (também chamado de jumper de fibra ou cabo de remendo) é um cabo curto e flexível com conectores (como LC, SC, ST ou FC) em ambas as extremidades, usado para conectar equipamentos de rede óptica.

Principais recursos do Patch Cords:

✔ Single-mode (SM) ou Multimode (MM) Determina as capacidades de distância e largura de banda.
✔ Different connector types (LC, SC, ST, FC) – For compatibility with switches, routers, and transceivers.
✔ Polishing styles (PC, UPC, APC) – Affects signal reflection and loss.
✔ Various lengths & diameters (e.g., 1m, 2m, 3m / 2.0mm, 3.0mm) – For different installation needs.

Usos comuns de cabos de remendo de fibra:

🔹 Conectando switches, roteadores e servidores em data centers.
🔹 Linking OLT (Optical Line Terminal) and ONT (Optical Network Terminal) in FTTH/PON networks.
🔹 Testing and troubleshooting fiber optic links.
🔹 Extending connections between patch panels and networking devices.

Qual é a diferença entre o cabo de remendo de fibra monomodo e multimodo?

(Cabos de conexão ópticos Incluindo tipos LC / SC / ST / FC e estilos de polimento PC / UPC / APC)

1. Diferenças principais: modo único vs. multimodo

Funcionalidade Single-mode (SM) Multimode (MM)

Diâmetro do núcleo 9 / 125 μm      50/125 μm or 62.5/125 μm

Comprimento de onda 1310nm / 1550nm 850nm / 1310nm

Distância Máxima 10km–100km+       100m–2km (OM3/OM4: up to 550m @100G)

Largura de banda 100G / 400G / 800G pronta 10G / 40G / 100G (OM3 / OM4 / OM5)

Laser de fonte de luz (custo mais alto) LED / VCSEL (custo mais baixo)

Uso típico Telecom, DCI, LANs de fronthaul 5G, links ToR de data center

2. Fibra Patch Cord Tipos: Conectores e estilos de polimento

A. Tipos de conectores comuns

LC (conector Lucent)

Fator de forma pequeno, alta densidade (compatível com SFP + / QSFP +).

Subtipos: LC-PC, LC-UPC, LC-APC (consulte a seção de polimento abaixo).

SC (conector do assinante)

Design push-pull, amplamente utilizado em GPON / CATV.

Subtipos: SC-PC, SC-UPC, SC-APC.

ST (Ponta Reta)

Estilo baioneta, comum em redes legadas.

Tipicamente ST-PC ou ST-UPC.

FC (Conector da haste)

Acoplamento roscado, usado em ambientes de alta vibração.

Subtipos: FC-PC, FC-UPC, FC-APC.

B. Estilos de polimento e especificações de chave

Tipo de perda de retorno Código de cor Caso de uso típico

PC     ≥40 dB   Blue Low-cost MM applications

UPC  ≥50 dB   Blue Standard SM/MM (e.g., LC-UPC)

APC  ≥60 dB   Green       High-performance SM (e.g., LC-APC)

Notas:

APC (Contato Físico Angulado): Conector Verde, minimiza reflexos traseiros (crítico para RFoG / PON).

UPC (Contato Ultra Físico): Conector azul, SM / MM de uso geral.

3. Como escolher o cabo de fibra óptica correto?

Etapa 1: cabo de patch de fibra SM ou multimodo?

Modo único se: Distância> 500m. Futuras atualizações 400G / 800G planejadas.

Multimodo se: de curto alcance (≤100m for 10G, ≤150m for 100G OM5).

Etapa 2: Selecione o conector e polonês

LC / UPC: Escolha padrão para a maioria dos data centers.

LC-APC: sistemas FTTH / PON / WDM.

SC / UPC: conexões gpon olt / ONT.

FC / PC: Equipamento de teste, militar / aeroespacial.

4. Fibra Patch Cord Tendências da Indústria

Domínio de modo único: módulos 800G DR8 / FR4 exigem SMF.

Multimode Evolution: OM5 permite 100G-SWDM4 sobre 150m.

Tendências de Conectores: LC domina> 70% do mercado; MPO / MTP subindo para 400G +.

O problema que você pode encontrar durante a produção do pedido de cabo e jumper de fibra óptica.

Esclarecimento sobre as especificações do cabo de remendo de fibra – APC/UPC Connectors & Cable Diameter

Conectores APC vs. UPC – Compatibility & Solution

Problema: O pedido especificava conectores LC / UPC, mas as unidades produzidas eram LC / APC.

Diferença técnica:

UPC (Conector Azul): Polimento padrão, ideal para aplicações gerais.

APC (conector verde): Polonês angular (8°), designed for high-return-loss environments (e.g., CATV, PON).

Compatibilidade: Os conectores APC e UPC não são diretamente intercambiáveis devido aos seus diferentes ângulos de face final. Forçar uma conexão pode causar alta perda de inserção ou danos físicos.

Solução:

Remanufactura correcta LC / UPC patch cords.

Correção temporária: Use o adaptador híbrido APC-UPC (pode aumentar a perda).

2. Diâmetro do cabo de 2,0 mm vs. 3,0 mm – Usability & Solution

Problema: O pedido exigia cabos de 2,0 mm, mas cabos de 3,0 mm foram produzidos.

Principais diferenças:

2.0Mm: Mais flexível, adequado para cabeamento de alta densidade (por exemplo, data centers).

3.0Mm: Mais espesso e mais durável, mas menos adequado para espaços apertados.

Compatibilidade: Embora ambos possam se conectar se os conectores corresponderem, os cabos de 3,0 mm podem não caber em painéis de alta densidade ou caminhos estreitos.

Solução:

3.0Mm funciona se o espaço permitir (verifique os painéis de alta densidade).

Substitua por 2,0 mm se obrigatório para espaços apertados.

Conclusão

Selecione cabos de remendo de fibra com base em:

1. Distância (SM (cabo de patch de fibra óptica de modo único) para longo curso, MM (cabo de patch multimodo) para breve).

2. Compatibilidade do conector (LC / SC / ST / FC).

3. Tipo polonês (APC para PON / WDM, UPC para uso geral).

Para soluções personalizadas (por exemplo, LC-APC blindado), consulte especialistas em fibra.
