¿Por qué el 73% de las fallas del centro de datos se deben a una selección incorrecta de cables de conexión?

En 2023, un importante proveedor de la nube sufrió repetidas interrupciones, que costaron más de 2 millones de dólares. Después de 72 horas de solución de problemas, los ingenieros rastrearon la causa raíz hasta que los cables de conexión OM3 multimodo se utilizaron por error para la tranSMisión a larga distancia de 100G: la atenuación excesiva de la señal provocó la retransmisión continua del módulo óptico.

¿La ironía? Los cordones de parche OS2 monomodo adecuados (chaqueta amarilla) se almacenaron en el mismo estante pero no se usaron. Casos similares representan el 73% de las fallas relacionadas con la fibra, con trampas comunes que incluyen:

Uso mixto de conectores APC / UPC (pérdida excesiva de reflexión)

Un puente de 3,0 mm se insertó a la fuerza en un panel de alta densidad (daño físico al puerto)

Reemplace los cables de conexión pulidos UPC con PC (la tasa de error de bits se dispara)

Lección: Una confirmación de selección de 5 minutos puede evitar un promedio de 47 horas de reparación de fallas (Informe AFOP 2024).

¿Qué Es Un Cordón De Parche De Fibra Óptica?

Un cable de conexión de fibra óptica (también llamado puente de fibra o cable de conexión) es un cable corto y flexible con conectores (como LC, SC, ST o FC) en ambos extremos, utilizados para conectar equipos de red óptica.

Características clave de los cordones de conexión:

✔ Modo único (SM) o multimodo (MM): determina las capacidades de distancia y ancho de banda.
✔ Different connector types (LC, SC, ST, FC) – For compatibility with switches, routers, and transceivers.
✔ Polishing styles (PC, UPC, APC) – Affects signal reflection and loss.
✔ Various lengths & diameters (e.g., 1m, 2m, 3m / 2.0mm, 3.0mm) – For different installation needs.

Usos comunes de los cables de conexión de fibra:

🔹 Conectando conmutadores, enrutadores y servidores en centros de datos.
🔹 Linking OLT (Optical Line Terminal) and ONT (Optical Network Terminal) in FTTH/PON networks.
🔹 Testing and troubleshooting fiber optic links.
🔹 Extending connections between patch panels and networking devices.

¿Cuál es la diferencia entre el cable de conexión de fibra monomodo y multimodo?

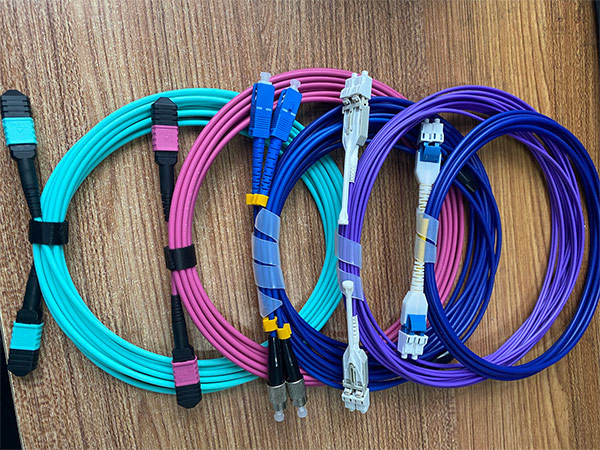

(Tipos de cables de conexión ópticos Incluyendo tipos LC / SC / ST / FC y estilos de pulido PC / UPC / APC)

1. Diferencias básicas: monomodo vs multimodo

Característica Monomodo (SM) Multimodo (MM)

Diámetro del núcleo 9 / 125 μm      50/125 μm or 62.5/125 μm

Longitud de onda 1310nm / 1550nm 850nm / 1310nm

Distancia máxima 10km–100km+       100m–2km (OM3/OM4: up to 550m @100G)

Ancho de banda 100G / 400G / 800G listo 10G / 40G / 100G (OM3 / OM4 / OM5)

Láser de fuente de luz (mayor costo) LED / VCSEL (menor costo)

Uso típico de Telecom, DCI, LANs fronthaul 5G, enlaces ToR de centro de datos

2. Tipos de cables de conexión de fibra: conectores y estilos de pulido

A. Tipos de conectores comunes

LC (conector Lucent)

Factor de forma pequeño, alta densidad (compatible con SFP + / QSFP +).

Subtipos: LC-PC, LC-UPC, LC-APC (consulte la sección de pulido a continuación).

SC (conector de suscriptor)

Diseño push-pull, ampliamente utilizado en GPON / CATV.

Subtipos: SC-PC, SC-UPC, SC-APC.

ST (punta recta)

Estilo bayoneta, común en redes heredadas.

Típicamente ST-PC o ST-UPC.

FC (conector de férula)

Acoplamiento roscado, utilizado en entornos de alta vibración.

Subtipos: FC-PC, FC-UPC, FC-APC.

B. Estilos de pulido y especificaciones clave

Tipo Devolución Pérdida Código de color Caso de uso típico

PC     ≥40 dB   Blue Low-cost MM applications

UPC  ≥50 dB   Blue Standard SM/MM (e.g., LC-UPC)

APC  ≥60 dB   Green       High-performance SM (e.g., LC-APC)

Notas:

APC (Contacto físico en ángulo): conector verde, minimiza los reflejos de la espalda (crítico para RFoG / PON).

UPC (contacto ultra físico): conector azul, SM / MM de uso general.

3. ¿Cómo elegir el cable de conexión de cable de fibra óptica adecuado?

Paso 1: ¿cable de conexión de fibra SM o multimodo?

Modo único si: Distancia> 500 m. Futuras actualizaciones de 400G / 800G planeadas.

Multimodo si: Corto alcance (≤100m for 10G, ≤150m for 100G OM5).

Paso 2: Seleccionar conector y pulir

LC / UPC: opción predeterminada para la mayoría de los centros de datos.

LC-APC: sistemas FTTH / PON / WDM.

SC / UPC: conexiones gpon olt / ONT.

FC / PC: Equipo de prueba, militar / aeroespacial.

4. Tendencias de la industria del cable de parche de fibra

Dominio monomodo: los módulos DR8 / FR4 de 800G demandan SMF.

Evolución multimodo: OM5 habilita 100G-SWDM4 sobre 150m.

Tendencias de conectores: LC domina> 70% del mercado; MPO / MTP aumentando para 400G +.

El problema que puede tener durante la producción de su pedido de cable de fibra óptica y puente.

Aclaración sobre las especificaciones del cable de conexión de fibra – APC/UPC Connectors & Cable Diameter

Conectores APC vs. UPC – Compatibility & Solution

Problema: El pedido especificaba conectores LC / UPC, pero las unidades producidas eran LC / APC.

Diferencia técnica:

UPC (conector azul): Pulido estándar, ideal para aplicaciones generales.

APC (conector verde): pulido en ángulo (8°), designed for high-return-loss environments (e.g., CATV, PON).

Compatibilidad: los conectores APC y UPC no son directamente intercambiables debido a sus diferentes ángulos de cara final. Forzar una conexión puede causar una alta pérdida de inserción o daño físico.

Solución:

Refabricación correcta de cables de conexión LC / UPC.

Corrección temporal: use el adaptador híbrido APC-UPC (puede aumentar la pérdida).

2. Diámetro del cable de 2,0 mm vs. 3,0 mm – Usability & Solution

Problema: El pedido requería cables de 2,0 mm, pero se produjeron cables de 3,0 mm.

Diferencias clave:

2,0 mm: más flexible, adecuado para cableado de alta densidad (por ejemplo, centros de datos).

3,0 mm: más grueso y duradero, pero menos adecuado para espacios reducidos.

Compatibilidad: aunque ambos se pueden conectar si los conectores coinciden, es posible que los cables de 3,0 mm no encajen en paneles de alta densidad o caminos estrechos.

Solución:

3,0 mm funciona si el espacio lo permite (compruebe los paneles de alta densidad).

Reemplace con 2,0 mm si es obligatorio para espacios reducidos.

Conclusión

Seleccione cables de conexión de fibra basados en:

1. Distancia (SM (cable de conexión de fibra óptica monomodo) para larga distancia, MM (cable de conexión multimodo) para abreviar).

2. Compatibilidad del conector (LC / SC / ST / FC).

3. Tipo polaco (APC para PON / WDM, UPC para uso general).

Para soluciones personalizadas (por ejemplo, LC-APC blindado), consulte a expertos en fibra.
