Conjunto de cable de fibra óptica

Un conjunto de cable de fibra óptica es una unidad totalmente integrada compuesta de fibras ópticas, conectores, cubiertas protectoras y componentes asociados, diseñada para permitir una tranSMisión eficiente de señales ópticas entre dispositivos o sistemas. Estos conjuntos sirven como elementos críticos en las redes de comunicación de fibra óptica, asegurando un alto rendimiento de transmisión de datos, voz y video a distancias extendidas con baja atenuación de señal y mínima interferencia electromagnética.

Los componentes clave y las características de un conjunto de cable de fibra óptica incluyen:

Fibras Ópticas

Las fibras ópticas son hebras delgadas y flexibles de vidrio o plástico que actúan como medio de transmisión central de señales ópticas. Utilizando el principio de reflexión interna total, guían eficientemente la luz a largas distancias con mínima pérdida y dispersión de señal.

Conectores

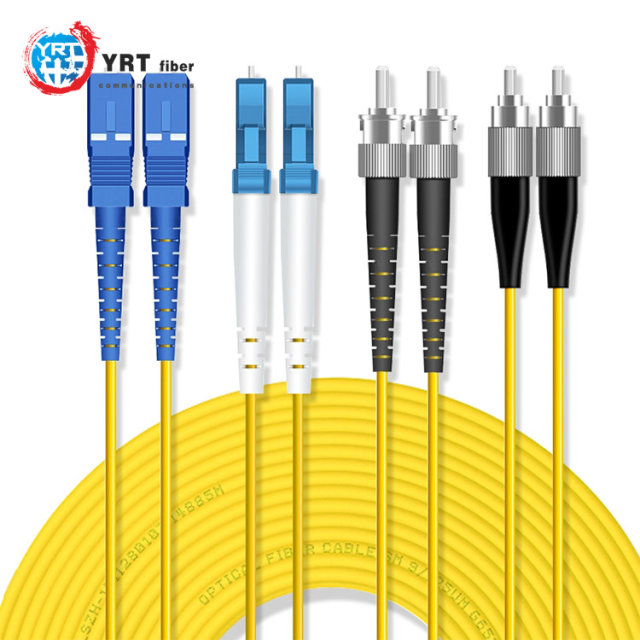

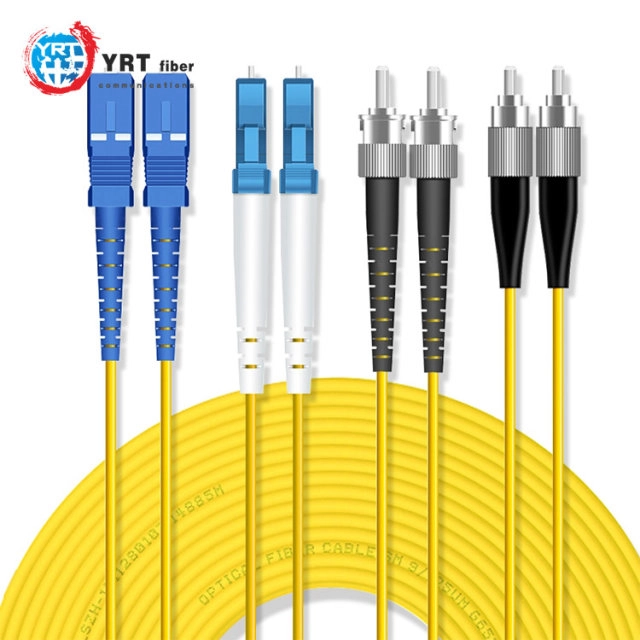

Los conectores son interfaces mecánicas de precisión montadas en extremos de fibra, lo que permite conexiones rápidas y seguras entre cables, dispositivos o equipos. Los tipos de conectores comunes incluyen:

LC, SC, ST, FC (conectores estándar de una sola fibra)

MTP / MPO (conectores multifibra para aplicaciones de alta densidad)

Cada tipo ofrece ventajas distintas según los requisitos de rendimiento y los entornos de instalación.

Terminación del conector

Terminación implica conectar conectores a los extremos de fibra utilizando métodos tales como:

Curado epoxi (pulido a base de adhesivo)

Empalme mecánico (alineación a través de accesorios de precisión)

Empalme por fusión (calor de unión permanente con )

La terminación adecuada garantiza una alineación óptica óptima, minimizando la pérdida de inserción y maximizando la integridad de la señal.

Chaquetas protectoras

El conjunto de cable de fibra óptica está recubierto de cubiertas exteriores duraderas hechas de materiales como PVC, polietileno o teflón. Estas fundas protectoras proporcionan:

Fuerza mecánica para soportar el estrés físico

Resistencia ambiental contra la humedad, los productos químicos y la abrasión.

Aislamiento para proteger las fibras de contaminantes externos

Alivio De Tensión

Para evitar daños por flexión o tensión excesiva, los conjuntos de fibra óptica incorporan mecanismos de alivio de tensión tales como:

Pasacables (para entrada segura al puerto)

Botas (para proteger las juntas de los conectores)

Limitadores de radio de curvatura (para mantener una curvatura segura)

Estas características preservan la integridad de la fibra y evitan la pérdida de señal o el daño del conector.

Tipos de cables de fibra óptica

El conjunto de cable de fibra óptica utiliza fibras monomodo (SMF) o multimodo (MMF), que difieren en el diámetro del núcleo y el rendimiento:

Monomodo: núcleo más pequeño (9 / 125 micras), optimizado para transmisión de larga distancia y gran ancho de banda (por ejemplo, telecomunicaciones, centros de datos).

Multimodo: núcleo más grande (50 / 125 micras o 62.5/125 micras), adecuado para aplicaciones de corta distancia (por ejemplo, LANs, CCTV).

Longitud y Configuración

El conjunto de cable de fibra óptica se puede personalizar en longitud y topología para adaptarse a diversas instalaciones:

Punto a punto (enlaces dúplex / triplex simples)

Multifibra (por ejemplo, cables planos para parches de alta densidad)

Arquitecturas de red complejas (por ejemplo, sistemas ramificados o en bucle)

En conclusión, el ensamblaje de cables de fibra óptica se ha convertido en componentes indispensables en múltiples industrias, desde las telecomunicaciones y los centros de datos hasta los sistemas militares y las tecnologías médicas. Estas soluciones avanzadas superan a los cables de cobre tradicionales al ofrecer capacidades superiores de ancho de banda, rangos de transmisión extendidos sin degradación de la señal, inmunidad completa a la interferencia electromagnética y ahorros significativos de espacio y peso. Las ventajas únicas de los ensamblajes de cables de fibra óptica los hacen fundamentales para construir las redes de alto rendimiento y listas para el futuro que alimentan nuestro mundo cada vez más conectado, lo que permite la transmisión de datos de alta velocidad necesaria para la infraestructura digital de próxima generación.
