MGXTWV cable óptico de minería tipo tubo de haz central

Resumen del Producto

Consulta Ahora

Mensaje en Línea Descarga de datos

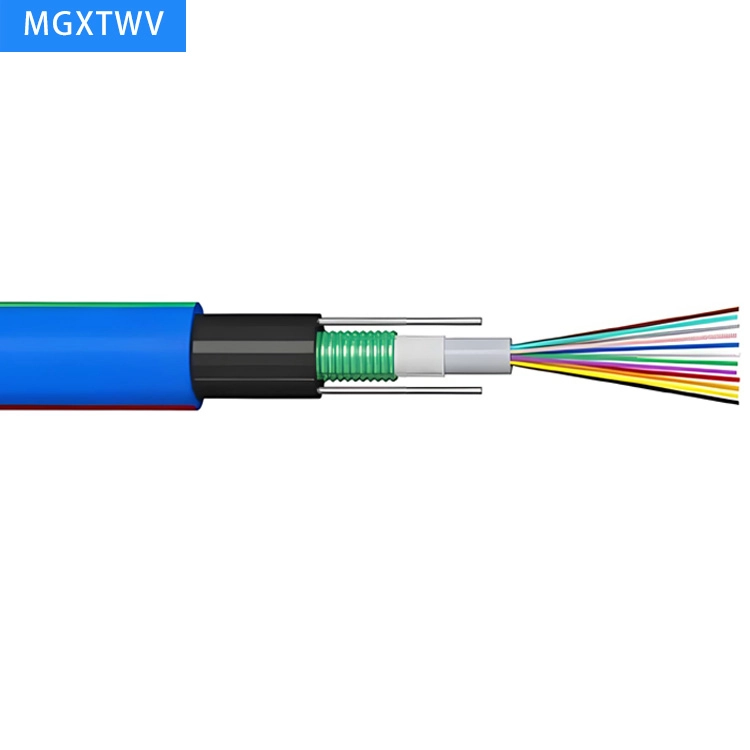

La estructura del cable óptico MGXTWV es poner fibra óptica de 250 micras en un tubo suelto hecho de material de alto módulo, y llenar el compuesto impermeable de tubo suelto con . El tubo suelto está envuelto verticalmente con una capa de tira de acero recubierta de plástico de doble cara (PSP), y se agrega material de bloqueo de agua entre la tira de acero y el tubo suelto para asegurar la compacidad y el bloqueo de agua longitudinal del cable óptico. Se colocan dos alambres de acero paralelos en ambos lados para extruir la funda interior de polietileno, y luego se aprieta una capa de funda exterior de polietileno fuera de la funda interior para formar un cable.

Características del producto:

Tiene buenas propiedades mecánicas y de temperatura.
El material de la carcasa suelta en sí tiene buena resistencia al agua y alta resistencia.
El tubo está lleno con pomada especial para proporcionar una protección crítica para la fibra óptica.
Buena resistencia a la presión.
Dos alambres de acero paralelos aseguran la resistencia a la tracción del cable.
La tira de acero recubierta de plástico (PSP) de doble cara mejora la resistencia a la humedad del cable óptico y tiene la función de prevenir ratones.
Los buenos materiales que bloquean el agua evitan que el cable se filtre a lo largo.
El uso de PVC retardante de llama azul para revestimiento secundario hace que el cable tenga un buen efecto retardante de llama.

Estándar:

El cable MGXTWV sigue los Métodos de Prueba y Reglas de Sentencia MT386-1995 para Retardante de Llama de Cables Retardantes de Llama para Minas de Carbón.

Propiedades ópticas:

		G.652	G.655	50/125μm	62.5/125μm
Atenuación (+ 20 ℃)	@ 850nm			≤ 3,0dB / km	≤ 3,0dB / km
	@ 1300nm			≤ 1,0dB / km	≤ 1,0dB / km
	@ 1310nm	≤ 0,36dB / km
	@ 1550nm	≤ 0,22dB / km	≤ 0,23dB / km
Ancho de banda (Clase A)	@850			≥ 500MHZ · km	≥ 500MHZ · km
Ancho de banda (Clase A)	@1300			≥ 1000MHZ · km	≥ 600MHZ · km
Apertura numérica				0,200 ± 0,015NA	0,275 ± 0,015NA
Longitud de onda de corte de cable		≤ 1260nm	≤ 1480nm

Parámetros estructurales:

Tipo de cable	Número de fibras	Tubos + Rellenos	Diámetro del cable (mm)	Peso del cable (kg/km)	Fuerza de tracción admisible (N) a largo/corto plazo	Fuerza de aplanamiento admisible (N/100m) a largo/corto plazo	Radio de curvatura (mm) estático/dinámico
MGXTSWV-2 12	2～12	11	130	500/1000	500/1500	15D / 30D

Temperatura de almacenamiento y funcionamiento: -40 ° C a + 70 ° C
