لماذا 73 ٪ من حالات فشل مركز البيانات ناتجة عن اختيار غير صحيح لأسلاك التصحيح

في عام 2023 ، عانى مزود سحابي رئيسي من انقطاعات متكررة ، بلغت تكلفته أكثر من 2 مليون دولار. بعد 72 ساعة من استكشاف الأخطاء وإصلاحها ، تتبع المهندسون السبب الجذري لأسلاك التصحيح OM3 متعددة الأوضاع التي يتم استخدامها عن طريق الخطأ لنقل 100G لمسافات طويلة - أدى التوهين المفرط للإشارة إلى إعادة إرسال الوحدة الضوئية المستمرة.

المفارقة ؟ تم تخزين أسلاك التصحيح OS2 أحادية الوضع المناسبة (سترة صفراء) في نفس الرف ولكنها لم يتم استخدامها. تمثل الحالات المماثلة 73 ٪ من حالات الفشل المتعلقة بالألياف ، مع المزالق الشائعة بما في ذلك:

الاستخدام المختلط لموصلات APC / UPC (فقدان الانعكاس المفرط)

تم إدخال قافز 3.0 مم بالقوة في لوحة عالية الكثافة (تلف مادي للمنفذ)

استبدال UPC مع PC مصقول التصحيح الحبال (يرتفع معدل الخطأ قليلا)

الدرس: يمكن أن يمنع تأكيد الاختيار لمدة 5 دقائق ما معدله 47 ساعة من إصلاح الأعطال (تقرير AFOP 2024).

ما هو الألياف البصرية التصحيح الحبل ؟

سلك تصحيح الألياف الضوئية (يسمى أيضًا وصلة الألياف أو كابل التصحيح) عبارة عن كبل قصير ومرن به موصلات (مثل LC أو SC أو ST أو FC) على كلا الطرفين ، ويستخدم لتوصيل معدات الشبكات الضوئية.

الميزات الرئيسية من التصحيح الحبال:

✔ الوضع الأحادي (SM) أو الوضع المتعدد (MM) - يحدد إمكانيات المسافة وعرض النطاق الترددي.

✔ أنواع مختلفة من الموصلات (LC، SC، ST، FC) - متوافقة مع المفاتيح وأجهزة التوجيه وأجهزة الإرسال والاستقبال.

✔ أنماط التلميع (PC، UPC، APC) - تؤثر على انعكاس الإشارة وفقدانها.

✔ أطوال وأقطار مختلفة (مثل: 1 متر، 2 متر، 3 متر / 2.0 مم، 3.0 مم) - لتلبية احتياجات التركيب المختلفة.

الاستخدامات الشائعة من الألياف التصحيح الحبال:

🔹 توصيل المحولات والموجهات والخوادم في مراكز البيانات.

🔹 ربط محطات الخط البصري (OLT) ومحطات الشبكة البصرية (ONT) في شبكات FTTH/PON.

🔹 اختبار واستكشاف أخطاء وصلات الألياف الضوئية وإصلاحها.

🔹 توسيع الاتصالات بين لوحات التوصيل وأجهزة الشبكات.

ما الفرق بين سلك تصحيح الألياف أحادي الوضع ومتعدد الأوضاع ؟

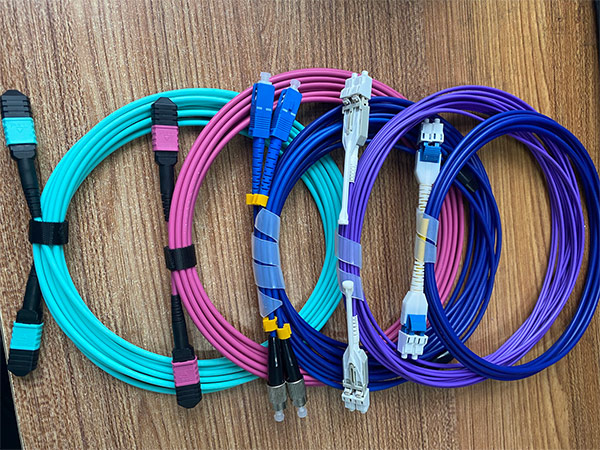

(أنواع الحبل التصحيح البصري بما في ذلك أنواع LC / SC / ST / FC وأنماط تلميع PC / UPC / APC)

1. الاختلافات الأساسية: وضع واحد مقابل المتعدد

خاصية وضع واحد (SM) المتعدد (MM)

القطر الأساسي 9 / 125 μm      50/125 μm or 62.5/125 μm

الطول الموجي 1310nm / 1550nm 850nm / 1310nm

ماكس المسافة 10km–100km+       100m–2km (OM3/OM4: up to 550m @100G)

عرض النطاق الترددي 100G / 400G / 800G جاهزة 10G / 40G / 100G (OM3 / OM4 / OM5)

ليزر مصدر الضوء (تكلفة أعلى) LED / VCSEL (تكلفة أقل)

الاستخدام النموذجي للاتصالات ، DCI ، شبكات LAN الأمامية 5G ، وصلات ToR لمركز البيانات

2. الألياف التصحيح الحبل أنواع: موصلات وأنماط تلميع

A. أنواع الموصلات الشائعة

LC (موصل لوسنت)

عامل الشكل الصغير ، الكثافة العالية (SFP + / QSFP + متوافق).

الأنواع الفرعية: LC-PC ، LC-UPC ، LC-APC (انظر قسم التلميع أدناه).

SC (رابط المشترك)

تصميم دفع سحب ، وتستخدم على نطاق واسع في GPON / الكيبل التلفزيوني.

الأنواع الفرعية: SC-PC ، SC-UPC ، SC-APC.

ST (نصيحة مستقيمة)

نمط الحربة ، شائع في الشبكات القديمة.

عادة ST-PC أو ST-UPC.

FC (موصل الطويق)

اقتران الخيوط ، وتستخدم في بيئات عالية الاهتزاز.

الأنواع الفرعية: FC-PC ، FC-UPC ، FC-APC.

B. أنماط تلميع والمواصفات الرئيسية

نوع عودة الخسارة رمز اللون حالة الاستخدام النموذجية

PC     ≥40 dB   Blue Low-cost MM applications

اتحاد الوطنيين الكونغوليين  ≥50 dB   Blue Standard SM/MM (e.g., LC-UPC)

APC  ≥60 dB   Green       High-performance SM (e.g., LC-APC)

الملاحظات:

APC (الاتصال الجسدي بزاوية): موصل أخضر ، يقلل من الانعكاسات الخلفية (مهم لـ RFoG / PON).

UPC (الاتصال الجسدي الفائق): موصل أزرق ، للأغراض العامة SM / MM.

3. كيفية اختيار الحق كابل الألياف البصرية التصحيح الحبل ؟

الخطوة 1: SM الألياف التصحيح الحبل أو المتعدد ؟

وضع واحد إذا: المسافة > 500m. ترقيات 400G / 800G المستقبلية المخطط لها.

المتعدد إذا: قصيرة المدى (≤100m for 10G, ≤150m for 100G OM5).

الخطوة 2: حدد الموصل والبولندية

LC / UPC: الخيار الافتراضي لمعظم مراكز البيانات.

LC-APC: أنظمة FTTH / PON / WDM.

SC / UPC: اتصالات gpon olt / ONT.

FC / PC: معدات الاختبار ، العسكرية / الفضاء.

4. الألياف التصحيح الحبل اتجاهات الصناعة

هيمنة الوضع الأحادي: تتطلب وحدات 800G DR8 / FR4 SMF.

تطور المتعدد: OM5 تمكن 100G-SWDM4 أكثر من 150M.

اتجاهات الموصل: LC تهيمن على السوق > 70 ٪ ؛ ارتفاع MPO / MTP لـ 400G +.

المشكلة التي قد تواجهها أثناء إنتاج طلبك لكابل الألياف الضوئية والوصلة.

توضيح على الألياف التصحيح الحبل المواصفات – APC/UPC Connectors & Cable Diameter

APC مقابل موصلات UPC – Compatibility & Solution

المشكلة: الترتيب المحدد موصلات LC / UPC ، لكن الوحدات المنتجة كانت LC / APC.

الفرق التقني:

أويك (الأزرق موصل): البولندية القياسية ، مثالية للتطبيقات العامة.

APC (موصل الأخضر): البولندية الزاوية (8°), designed for high-return-loss environments (e.g., CATV, PON).

التوافق: موصلات APC و UPC غير قابلة للتبديل بشكل مباشر بسبب زوايا الوجه الطرفية المختلفة. قد يؤدي فرض الاتصال إلى فقدان إدخال كبير أو تلف مادي.

الحل:

إعادة تصنيع الحبال التصحيح LC / UPC الصحيحة.

إصلاح مؤقت: استخدام محول هجين APC-UPC (قد تزيد الخسارة).

2. 2.0mm مقابل 3.0mm قطر الكابل – Usability & Solution

المشكلة: الطلب يتطلب كابلات 2.0 مم ، ولكن تم إنتاج كابلات 3.0 مم.

الاختلافات الرئيسية:

2.0 مم: أكثر مرونة ومناسبة للكابلات عالية الكثافة (على سبيل المثال ، مراكز البيانات).

3.0 مم: أكثر سمكا وأكثر دواما ، ولكن أقل ملاءمة للمساحات الضيقة.

التوافق: بينما يمكن لكليهما الاتصال في حالة تطابق الموصلات ، قد لا تتناسب الكابلات 3.0 مم مع الألواح عالية الكثافة أو المسارات الضيقة.

الحل:

3.0 مم يعمل إذا سمحت المساحة (تحقق من الألواح عالية الكثافة).

استبدال مع 2.0mm إذا إلزامية للمساحات الضيقة.

الاستنتاج

حدد الحبال التصحيح الألياف على أساس:

1. المسافة (سم (وضع واحد الألياف البصرية التصحيح الحبل) لفترة طويلة ، مم (متعدد التصحيح الحبل) لفترة قصيرة).

2. موصل التوافق (LC / SC / ST / FC).

3. نوع البولندية (APC ل PON / WDM ، UPC للاستخدام العام).

للحصول على حلول مخصصة (على سبيل المثال ، LC-APC المدرعة) ، استشر خبراء الألياف.
